Mise en oeuvre du logiciel TRAILERWIN

TRAILERWIN est un logiciel utilisé par les carrossiers. Il permet de réaliser des calculs pour des véhicules châssis cabine et des remorques. Il offre une base de données complète et des options de sauvegarde au format DXF et texte.

Il est commercialisé en France par la société MARTIN3D.

Contenu de la ressource

La ressource est un guide d'utilisation du logiciel TRAILERWIN destiné aux carrossiers pour le calcul et la conception de véhicules châssis cabine et de remorques.

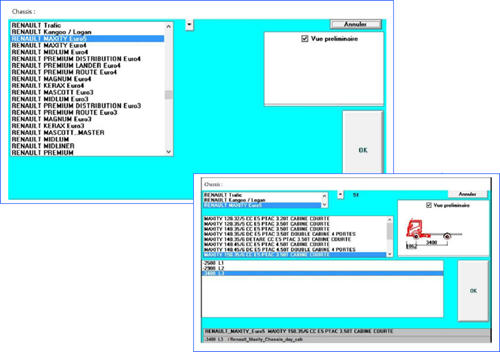

Sélection et Caractéristiques du Véhicule

L'utilisateur choisit le véhicule RENAULT MAXITY Euro 5, spécifiant le châssis et les caractéristiques. Les charges maximales sur les essieux avant et arrière sont également affichées.

- Sélection du modèle RENAULT MAXITY 150 35/6CC E5.
- Charges maximales : AV = 1750 kg, AR = 2200 kg. ​

Ajout de Carrosseries et Calculs de Charges

Après avoir sélectionné le véhicule, l'utilisateur peut ajouter des carrosseries et visualiser les charges sous essieu. Les poids et dimensions peuvent être modifiés.

- Options pour ajouter des carrosseries ou remorques.
- Charges sous essieu affichées pour le châssis cabine.
- Possibilité de modifier les dimensions et poids des carrosseries.

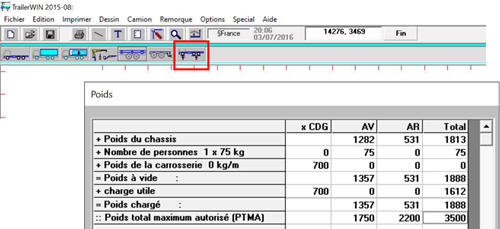

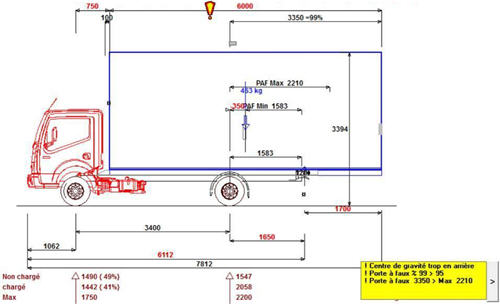

Gestion des Charges et Alerte de Configuration

L'utilisateur peut vérifier le poids à vide, la répartition des charges et les dimensions critiques comme le porte à faux. Des alertes peuvent être créées pour signaler les configurations non conformes.

- Poids à vide et répartition des charges calculés.
- Vérification des valeurs de porte à faux avant et arrière.
- Création d'alertes pour les configurations dépassant les limites.

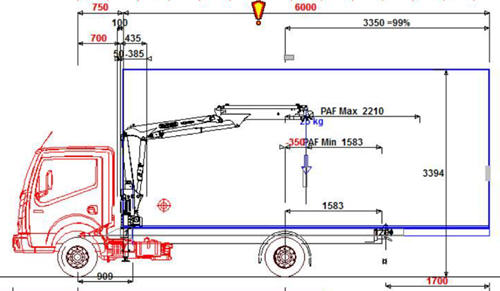

Intégration d'Accessoires et Modification de Carrosserie

L'utilisateur peut ajouter des accessoires comme une grue et modifier la carrosserie en fonction des besoins. Les erreurs de configuration sont signalées par le logiciel.

- Sélection d'une grue arrière et validation des paramètres.
- Remplacement de la carrosserie par un plateau + coffre.
- Ajustement des poids et dimensions en fonction des nouvelles configurations.
