Étude aérodynamique par Flow simulation

Flow Simulation est un atelier de Solidworks qui permet l'étude aérodynamique.

Contenu de la ressource

Ce document est un guide d'utilisation de Flow Simulation dans SolidWorks pour réaliser une étude aérodynamique d'un modèle 3D de camion.

Lancement de la Simulation Aérodynamique

Pour réaliser une simulation, il faut ouvrir un modèle 3D et configurer les paramètres de simulation. ​

- Ouvrir le modèle 3D du camion. ​

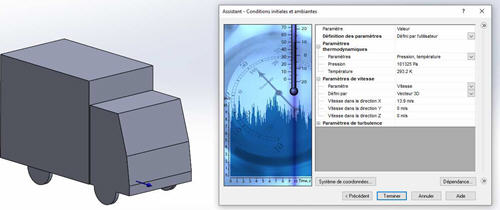

- Utiliser l'Assistant Flow Simulation pour définir le projet, les unités, et le type d'analyse (externe).
- Spécifier la vitesse du véhicule à -13.9 m/s pour simuler le mouvement de l'air. ​

Détermination du Domaine de Calcul

Il est essentiel de définir un domaine de calcul approprié pour éviter des temps de calcul excessifs.

- Modifier le domaine de calcul en fonction des dimensions du modèle.
- Réduire la zone de calcul pour optimiser les performances.

Calcul des Paramètres Aérodynamiques

Pour évaluer la résistance à l'air, il est nécessaire de calculer la surface projetée, la pression dynamique et la force de résistance.

- La surface frontale (S) est calculée à 8.56 m².
- Flow Simulation calcule automatiquement la pression dynamique (p) et la force de résistance (R). ​

Équation pour le Coefficient de Traînée

Le coefficient de traînée (Cx) est calculé à partir des valeurs de R, p, et S.

- Insérer une équation dans les objectifs pour calculer Cx. ​
- L'équation est définie comme Cx = R/(p.S) sans unité.

Lancement et Analyse des Résultats

Après avoir configuré tous les paramètres, le calcul peut être lancé pour obtenir les résultats. ​

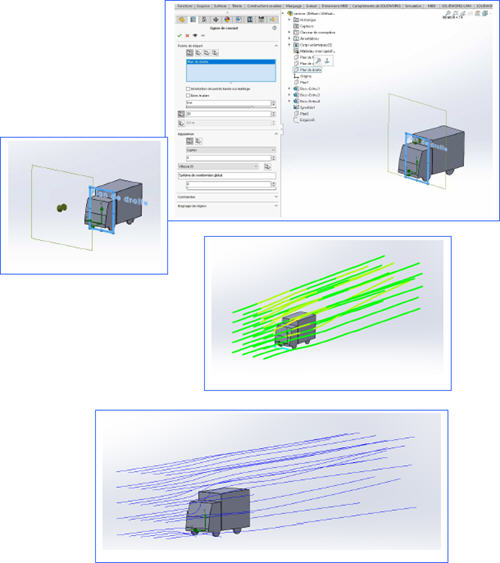

- Lancer le calcul en sélectionnant "nouveau calcul". ​

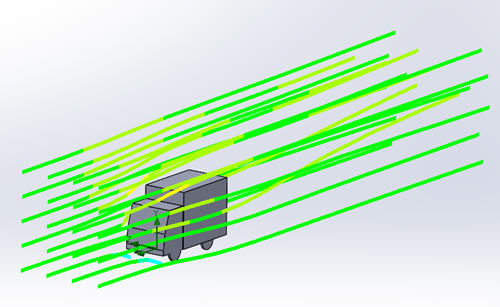

- Les résultats, y compris les lignes de courant et les courbes des objectifs, peuvent être visualisés après la fin du calcul.
