Applications WEB pour la mécanique

Présentation

La ressource proposée comporte une série d'applications web dédiées à la création de schémas cinématiques, à la conception préliminaire de pivots, à la statique et cinématique graphique, et enfin, à la conception de came disque.

Toutes les applications sont gratuites.

Les applications

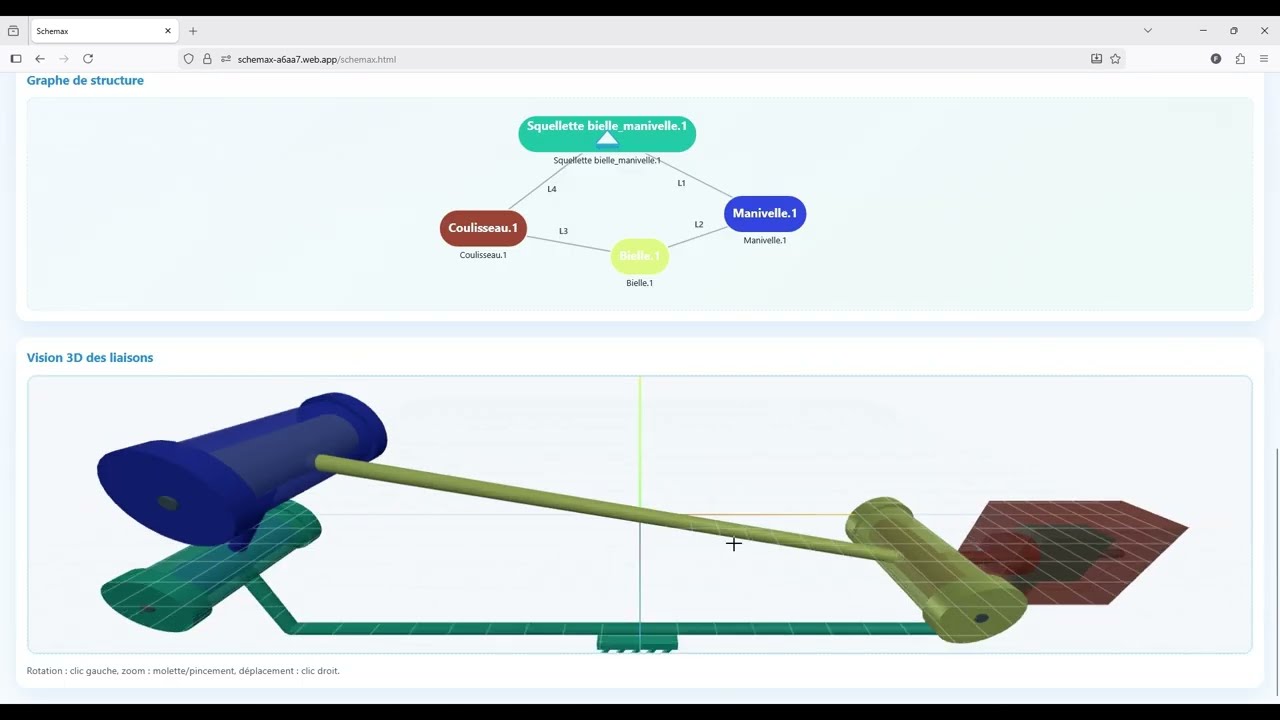

Schemax - Schémas cinématiques

Cette application web est une mise à jour du logiciel schemax permettant de créer des schémas cinématiques sur modeleur CAO, application créée il y a une quinzaine d'années.

Elle permet :

• De tracer des schémas cinématiques dans un éditeur 2D et de changer de point de vue ;
• D'annoter ces schémas ;
• D'envoyer l'ensemble vers Solidworks via la génération d'un fichier de macro ...

Exemple d'utilisation

Lien : https://si-arbez.web.app/schemax.html

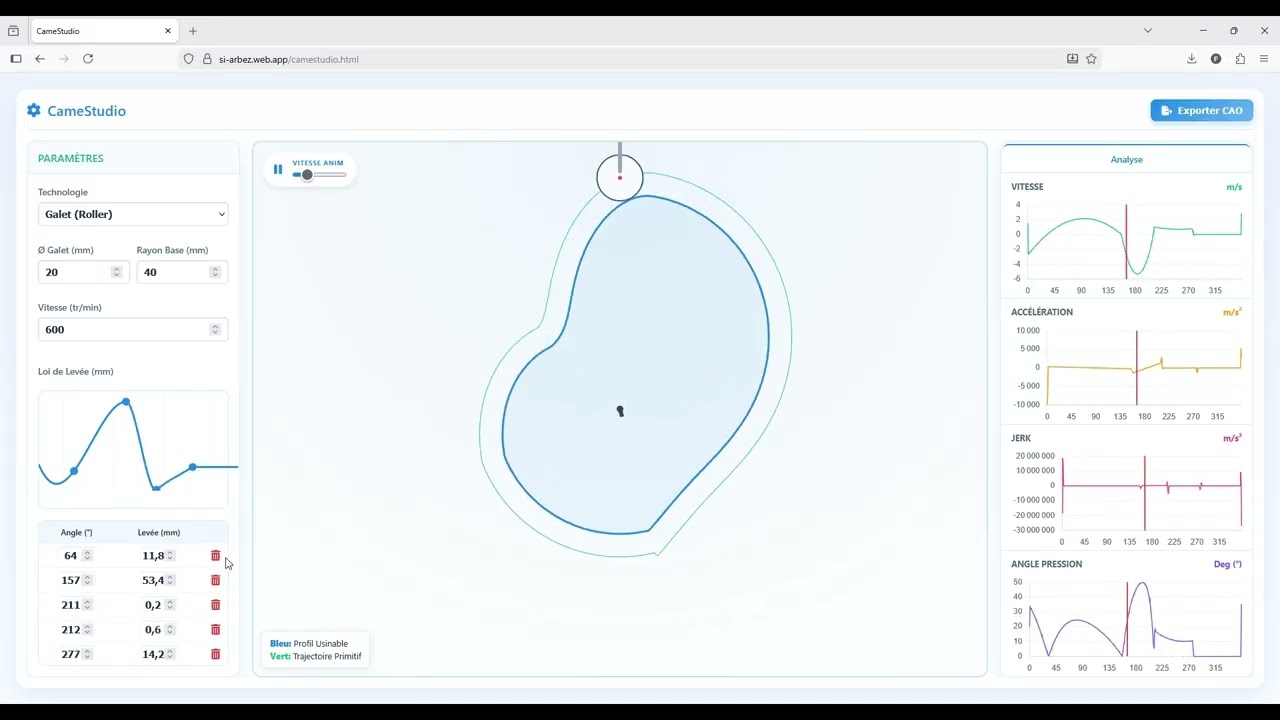

Came Studio - Conception de came disque

Le logiciel Came Studio permet l'analyse et le tracé de cames disque de manière plus aisée et pédagogique que dans les utilitaires classiques inclus dans les logiciels de CAO.

Exemple d'utilisation

Lien : https://si-arbez.web.app/camestudio.html

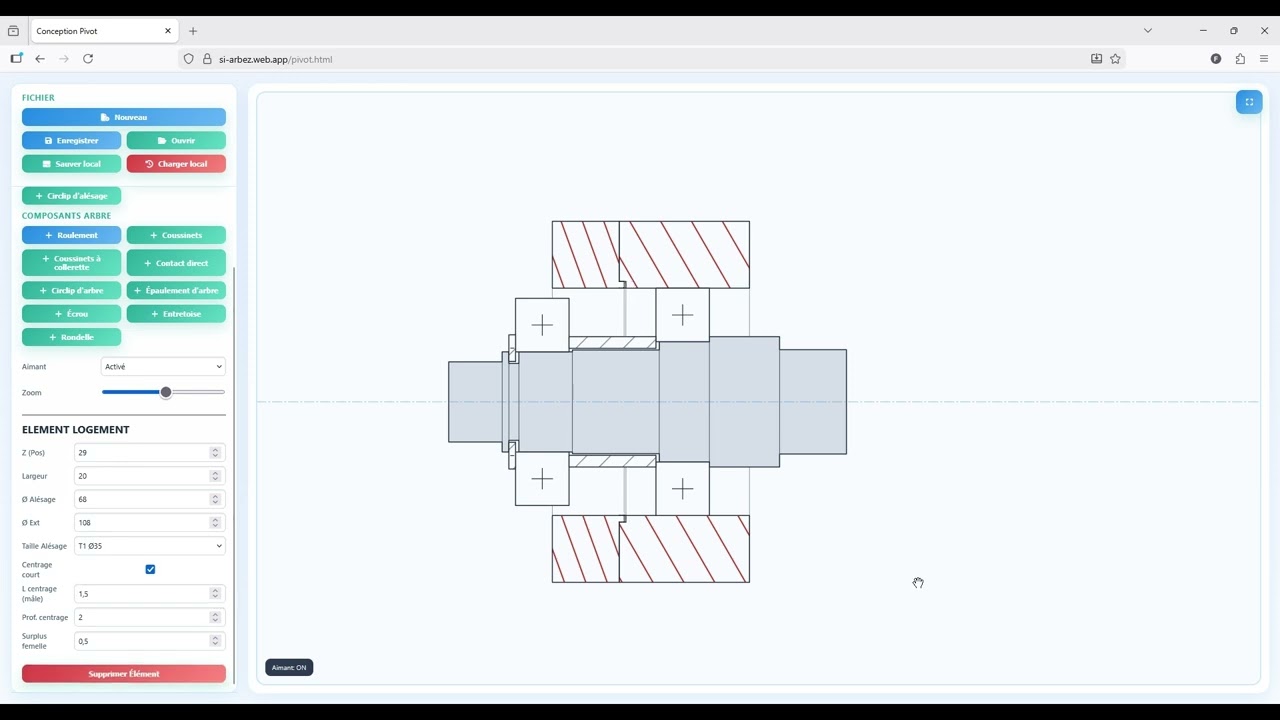

Pivot - Conception préliminaire de pivots

Le logiciel Pivot permet la conception et la représentation de solutions de liaisons pivots. Il a vocation à assister les élèves/débutants dans leurs projets pour éviter les écueils classiques.

Exemple d'utilisation

Lien : https://si-arbez.web.app/pivot.html

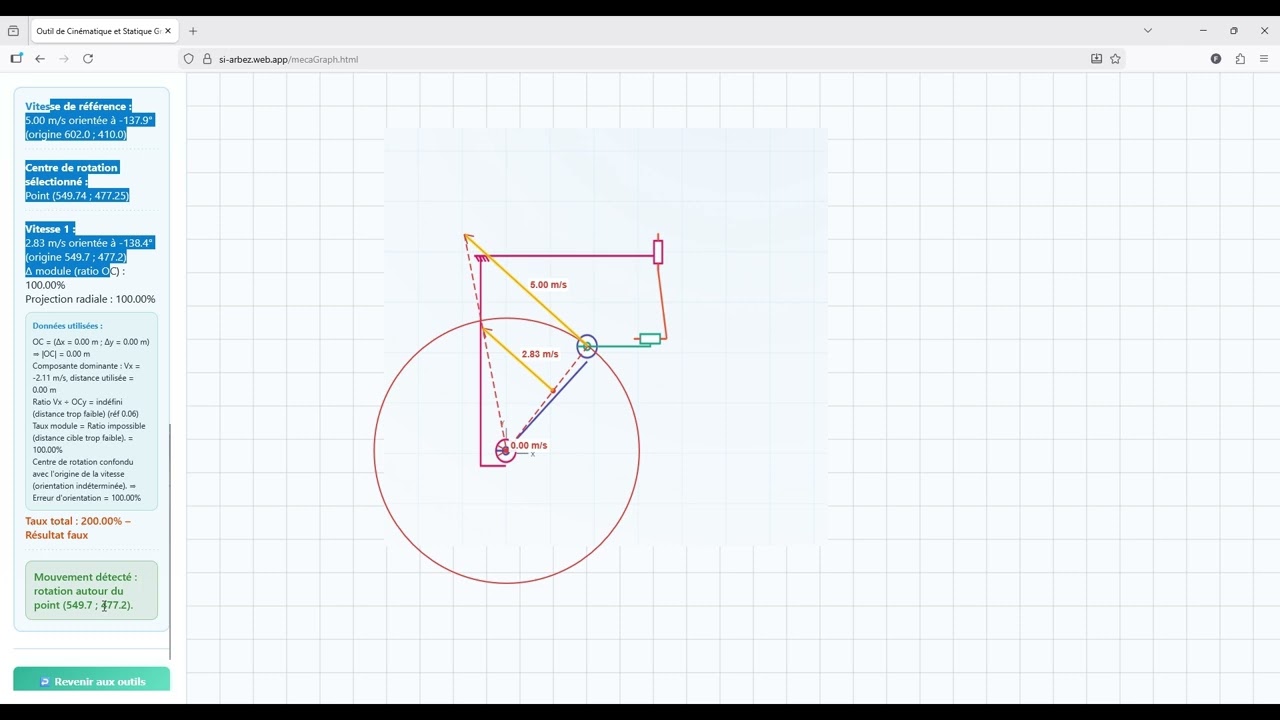

MécaGraph - Statique et cinématique graphique

Le logiciel MécaGraph est une évolution des logiciels StatGraph et CinéGraph, désormais fusionnés où la logique de vérification de la justesse des tracés permet de simplifier l'usage.

Exemple d'utilisation

Lien : https://si-arbez.web.app/mecaGraph.html
