Épreuve pratique - Concours Général des Métiers - Fonderie - Session 2024

Mise en situation

L’œuvre réalisée pour le concours général des métiers de la fonderie 2024 a été pensée afin de faire le lien entre la symbolique des jeux Olympiques de 2024 et la symbolique culturelle de la ville de Lyon notamment l’invention du cinéma des frères Lumière. L’équipe pédagogique a donc pris contact avec un artiste lyonnais en la personne de Romain Lardanchet dont une de ses thématiques favorites concerne le monde des robots et du fantastique :
(http://romainlardanchet.canalblog.com/albums/sculptures_mecaniques/index.html)

C’est donc en partenariat avec cet artiste qu’il a été décidé que l’œuvre incarnerait un lanceur de disque « discobole » en version robotisé futuriste dont le disque sera représenté par une bobine de film et le support par une boite de rangement de bobine sur laquelle le discobole sera fixé, rappelant ainsi les origines du cinéma lyonnais.

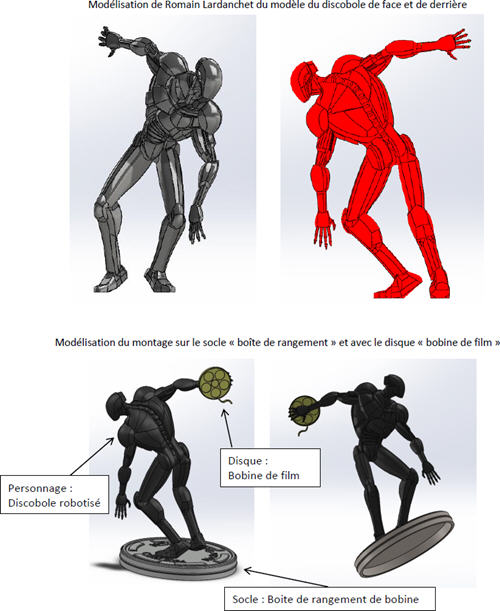

À partir du premier croquis de l’artiste, l’équipe pédagogique a fait évoluer la proposition permettant la faisabilité en fonderie. L’œuvre a ensuite été modélisée en CAO puis les modèles ont été élaborés pour les candidats.

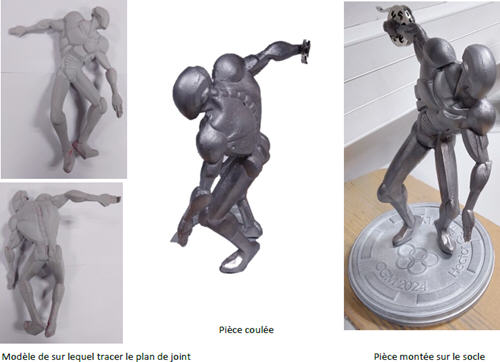

L’épreuve pratique s’est déroulée les 15 et 16 mai au Lycée Hector Guimard de Lyon. A partir du modèle, les candidats devaient opérer un choix de moulage (plan de joint, attaques …) puis réaliser le moule. Après la coulée et le décochage, les candidats devaient parachever l’œuvre et la fixer sur son support.

Travail demandé

L’épreuve consiste à :

• étudier le modèle afin de définir le sens de moulage le plus pertinent pour la fabrication du moule.
• réaliser le moule en sable à l’huile, avec un plan de joint horizontal et en vue d’une coulée par gravité.
• couler, depuis le four à induction et au brancard, de la fonte à graphite lamellaire.
• décocher le moule et récupérer la pièce coulée.
• sabler la pièce.
• ébarber et Parachever l’oeuvre.
• fixer l’oeuvre sur le socle et fixer l’accessoire (bobine).
• présenter l’oeuvre au jury.

Composition de l’épreuve

1ère partie : Étude de fabrication du moule.
2ème partie : Réalisation du moule et la coulée.
3ème partie : Parachèvement et fixation.
4ème partie : Délibération du jury.
