Epreuve EP2 - Unité : UP2 - 1ère situation - BEP RIPI - Métropole Juin 2015

Support de l'étude : appareil de musculation N14 QUADRICEPS / LEG EXTENSION

Épreuve EP2 - Unité : UP 2  -  1ère  Situation : Modification du modèle numérique d'un produit

La société Multi-form’ a aujourd’hui 20 ans, elle possède une longue expérience dans le domaine de la musculation, de la conception à la commercialisation des produits en passant par leur mise au point et leur fabrication.

Ses techniciens disposent de l’ensemble des techniques de conception, soudage, montage et assemblage nécessaires à la fabrication.

MULTIFORM commercialise diverses gammes d’appareils . Ces gammes répondent à des critères techniques et esthétiques différents, mais toutes sont conçues pour répondre à un usage professionnel intense.

Pour les sportifs de haut niveau, une machine spécifique a été développée dans une première version, ceci afin de favoriser le développement d’un muscle (quadriceps).

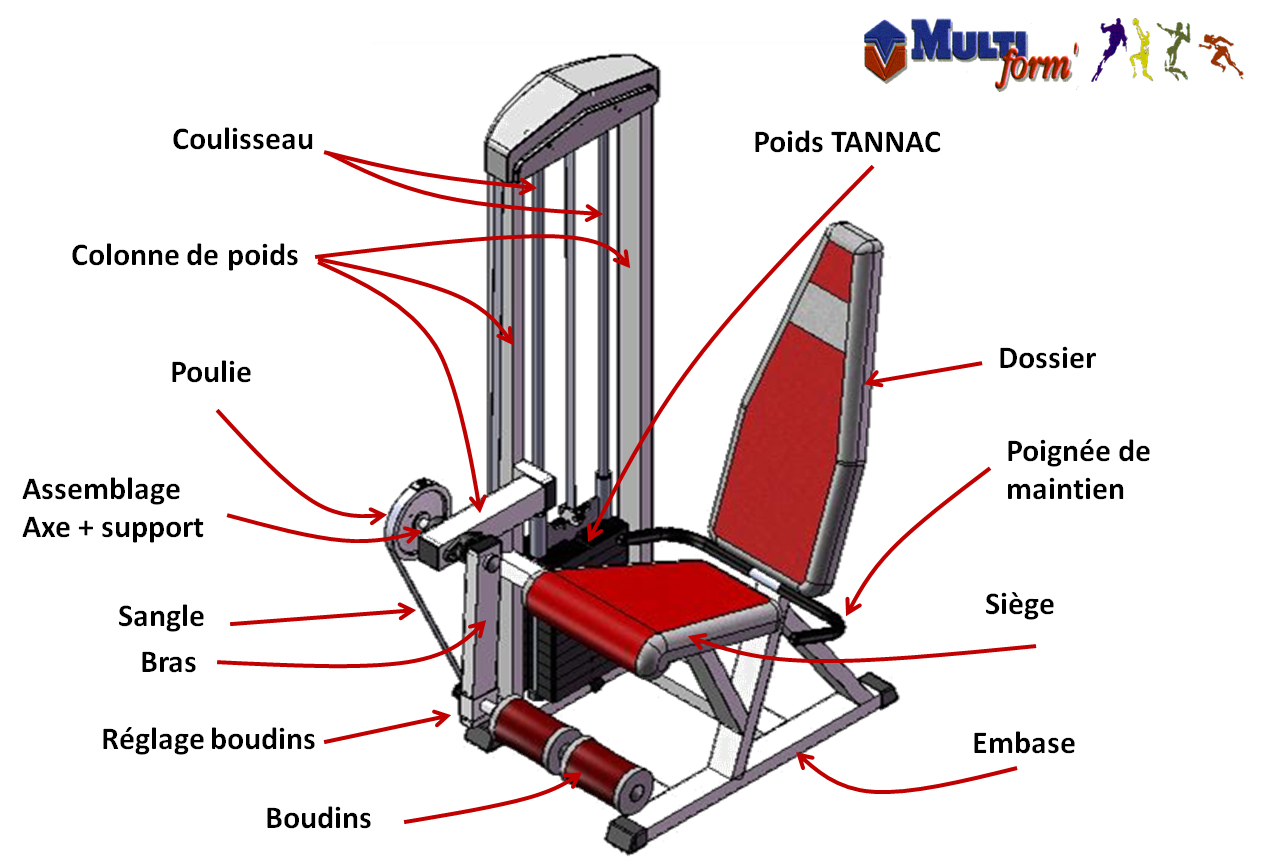

Présentation de la QUADRICEPS N 14 :

Une évolution de cet appareil a été faite sur 4 points, apportant des améliorations essentielles pour le travail des athlètes sportifs de haut niveau.

Liste des problématiques concernant l’amélioration de la Quadriceps N14

• Problématique 1 :      Modification de la hauteur des boudins
• Problématique 2 :      Effort de démarrage
• Problématique 3 :      Forme de la poulie pour la variation du couple résistant.
• Problématique 4 :      Accrochage de la sangle sur la courroie

Compétences et savoirs associées sur lesquelles porte l'épreuve :

Compétences :

• C11 : Décoder un CDCF
• C14 : Collecter les données
• C21 : Organiser son travail
• C13 : Analyser une pièce.
• C22 : Etudier et choisir une solution.
• C31 : Définir une solution en exploitant des outils informatiques.

Savoirs :

• S3 : Représentation d'un produit technique.
• S5 : Solutions constructives – Procédés – Matériaux.
