Épreuve E4 - BTS Traitement des matériaux - Sous-épreuve U41 Options A et B - juin 2017

publié le 01 déc 2017 par Jean-Christophe DUCHATEAU

Groupe principal

Description

PRÉSENTATION

Le sujet comporte 3 exercices indépendants :

Exercice 1 – Étude d’un alliage destiné au brasage

Le brasage consiste à assembler des parties métalliques à l’aide d’un apport d’alliage dont la température de fusion est inférieure à celle des pièces à assembler.

Depuis 2006, l’utilisation du plomb en électronique est interdite. Les industriels ont donc dû remplacer les alliages étain-plomb (Sn-Pb) destinés au brasage par d’autres alliages dépourvus de plomb.

L’alliage étain-argent (Sn-Ag) constitue une alternative à l’utilisation du plomb.

Travail demandé

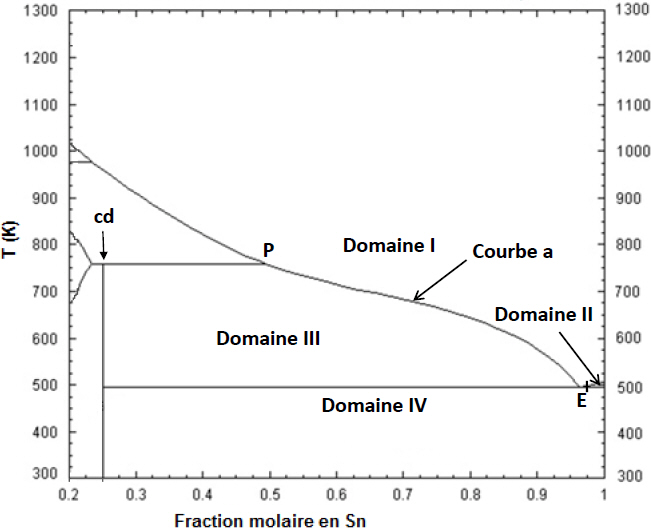

Étude du diagramme étain-argent
L’alliage étain-argent destiné au brasage

Exercice 2 – Analyse d’un bain de zinc acide

Le zingage est le traitement de surface le plus courant pour lutter contre la corrosion des métaux.

Dans un atelier d’électrozingage de pièces destinées à l’automobile, le technicien en charge du laboratoire doit réaliser le montage du bain puis veiller à sa conformité tout au long de son utilisation, notamment en élément zinc.

Pour cela, il dispose de la notice technique du bain SurTec 753 – Procédé de zinc acide de la société SurTec

Travail demandé

Montage du bain
Analyse du bain
Dosage des ions zinc

Exercice 3 – Étude de caractéristiques physiques lors de la mise en oeuvre d’un procédé solution-gélification (sol-gel)

Une entreprise du secteur aéronautique développe un procédé sol-gel afin d’améliorer la tenue à la corrosion et l’adhérence de peinture sur des alliages d’aluminium.

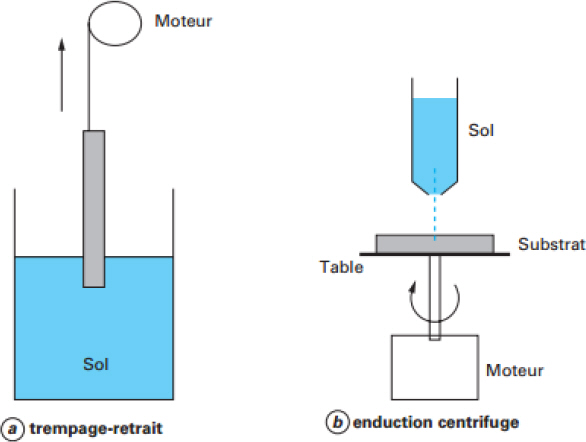

La méthode d’application utilisée est le dip-coating. Le bain est composé d’alkoxydes de silicium (appelés précurseurs) dissous dans un solvant alcoolique qui forment un film à la surface de la pièce. Celui-ci se transforme en gel à la suite du processus d’hydrolyse et de condensation.

Un suivi de la composition du bain est nécessaire. Les paramètres à analyser sont la viscosité dynamique ? et la tension superficielle ?

Travail demandé
