Épreuve E4 - BTS IRIS - juin 2013

Support du sujet : Etude d'un parc éolien

Épreuve E4 : Etude d'un système informatisé

Durée : 6 heures Coefficient 5

Présentation du système

Le système étudié est un parc éolien qui a pour objectif à terme de produire 30 MW.

La surveillance du parc se fait à plusieurs niveaux :

• Surveillance locale des paramètres du site :
Chaque éolienne est équipée d’un système embarqué. Les données machines, telles que la température du frein, la température de l’huile, …, la vitesse de rotation des pales, la direction et la vitesse du vent, l’orientation de la machine, la puissance fournie …, sont consultables via le site web local.

• Supervision du site :
Un système de supervision permet de gérer l’ensemble du parc éolien. Ce système est également gérable à distance via un site web sécurisé.

• Surveillance électrique :
Des équipements standards des sites de production électrique surveillent les différentes installations entre le 20kV et le 63 kV.

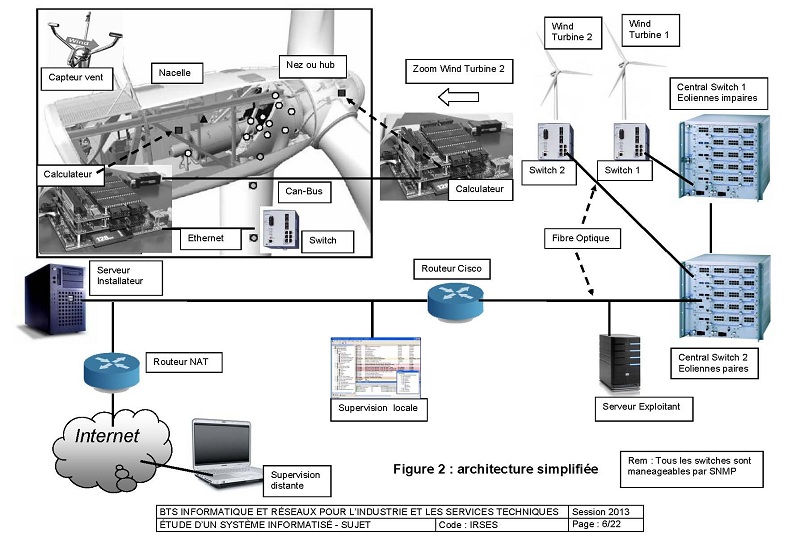

Les échanges de données s’effectuent sur plusieurs liaisons :

•  réseau CIBUS
•  réseau MODBUS
•  réseau CANBUS
•  réseau ARCNET
•  réseau ETHERNET.

L’étude proposée porte sur

1. B.  ANALYSE DU CONTEXTE
2. C.  CONCEPTION DU SYSTÈME EMBARQUÉ
3. D.  ORGANISATION DES DONNÉES
4. E.  TEMPS REEL45 mn 22 points
5. F.  LES COMMUNICATIONS
6. G.  RÉSEAU
