Épreuve E4 - BTS CPRP - juin 2018

Mise en situation

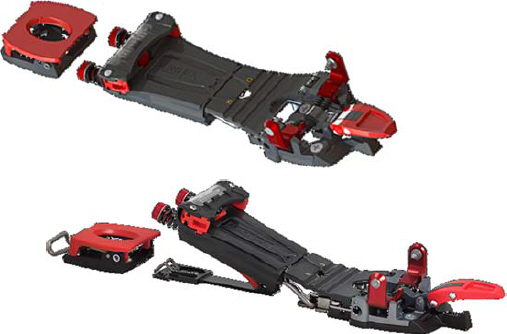

La fixation de ski MEIDJO 2 permet la pratique du ski de randonnée et du télémark.

Le fabricant propose en option une talonnière qui permet la pratique du ski alpin qui ne sera pas étudiée ici.

Remarque

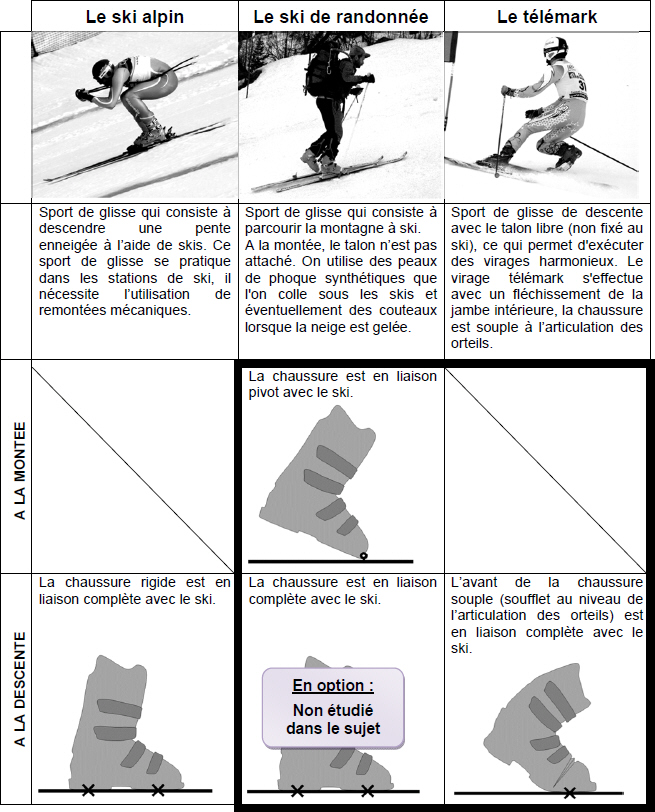

En mode ski de randonnée (montée), seule la pointe de la chaussure est en liaison pivot par rapport au ski (système Low-Tech).

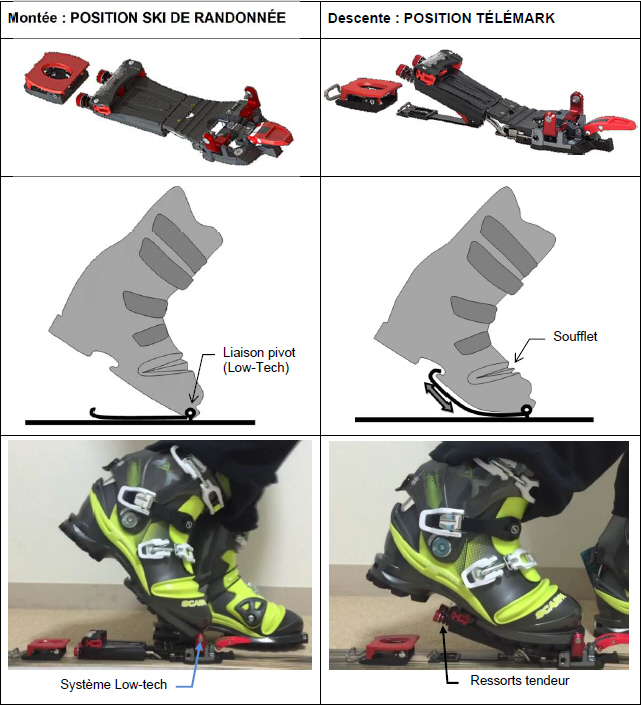

En mode télémark (descente), tout l’avant de la chaussure est lié au ski et permet de le guider. La souplesse en flexion est obtenue par les ressorts tendeurs et le soufflet sur la chaussure.

Quantité produite

La production en 2015 était de 500 paires de fixations, en 2016 de 1100, en 2017 de 1500. En 2018, il est prévu de produire 2000 paires de fixations.

TRAVAIL DEMANDÉ

Le sujet comporte 5 parties indépendantes qui peuvent être traitées dans un ordre indifférent.

Partie 1 : La MEIDJO 2 répond-elle aux exigences ?

• Sous-partie 1-1 Analyse et décodage du dossier de conception
• Sous-partie 1-2 Validation de l’exigence Id = « 1.1.3 »
• Sous-partie 1-3 Étude de réduction de coût de production de la fixation Meidjo2
• Sous-partie 1-4 Analyse et décodage du dossier de conception de la platine
• Sous-partie 1-5 Conclusion de la partie 1

Partie 2 Le processus actuel de réalisation de la platine (1) est-il optimal ?

• Sous-partie 2-1 Analyse des directions d’usinage de la platine
• Sous-partie 2-2 Analyse du processus de fabrication de la platine
• Sous-partie 2-3 Conclusion de la partie 2

Partie 3 Le processus de fabrication de la platine (1) peut-il être optimisé à l’aide d’une préforme ?

• Sous-partie 3-1 Comparaison et choix d’un procédé d’obtention de brut
• Sous-partie 3-2 Conception du porte-pièce
• Sous-partie 3-3 Conclusion partie 3

Partie 4 Comment obtenir le loquet (21) ?

• Sous-partie 4-1 Validation de choix du matériau du « loquet »
• Sous-partie 4-2 Relation produit-procédé
• Sous-partie 4-3 Contrôle du bloc-empreinte assemblé
• Sous-partie 4-4 Conclusion de la partie 4

Partie 5 Le choix du procédé et du processus de découpage utilisé pour la réalisation du basculeur (7) est-il optimal ?

• Sous-partie 5-1 Déterminer les procédés de découpage capables.
• Sous-partie 5-2 Choisir le processus de découpage le plus économique.
• Sous-partie 5-3 Conclusion de la partie 5.
