Épreuve E2 - BP Charpentier de Marine - Session 2022

publié le 22 mai 2025 par Frédéric DELÉPÉE

Groupe principal

Description

Brevet Professionnel

CHARPENTIER DE MARINE

Épreuve E2 – ÉTUDE ET GABARIAGE

Durée : 12 heures - Coefficient : 4

Barquette marseillaise

Mise en situation :

Le MUCEM à Marseille (MUsée des Civilisations Et de la Mer) organise une exposition sur les techniques maritimes traditionnelles et contemporaines. Il souhaite mettre en lumière la barquette marseillaise. Dans ce cadre, il sollicite votre chantier naval pour la réalisation d’une partie de ce bateau : du maître couple à l’étrave.
Votre chef de chantier vous sollicite afin que vous procédiez au tracé de l’épure en définissant la forme et les équerrages qui permettront de réaliser des gabarits à partir des tâches suivantes :
• Exploiter le devis de tracé de la barquette marseillaise.

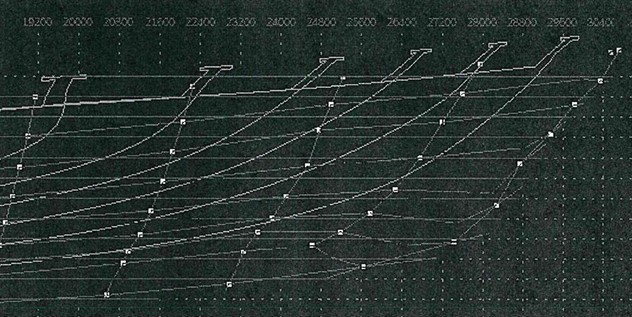

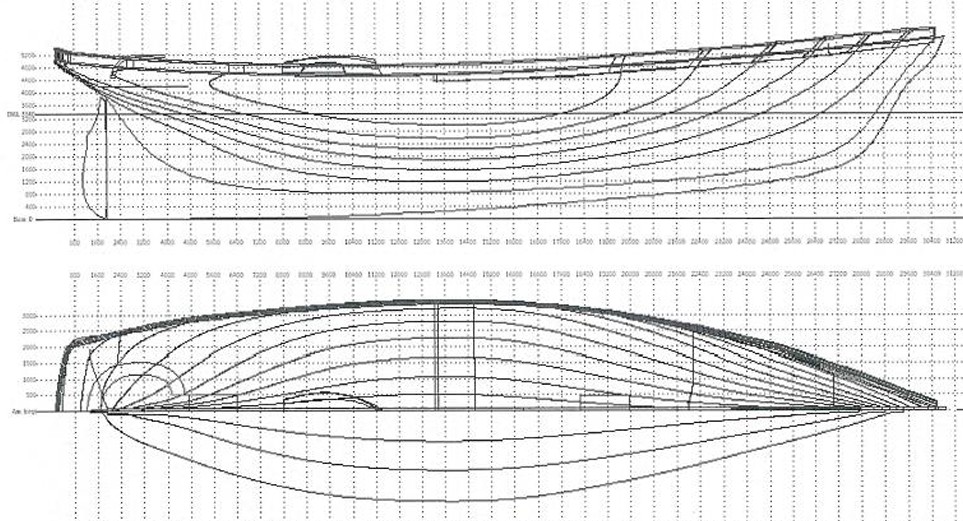

• Exploiter son plan de forme.
• Tracer l’épure dans ses trois vues à l’échelle ½ sur une plaque de médium ou de contre-plaqué.
