Épreuve E11 – Bac pro Maintenance Nautique – Session 2019

publié le 11 Juil 2019 par José PAUTREL

Bac Pro Maintenance Nautique 2019 E11 - 3 © éduSCOL

Bac Pro Maintenance Nautique 2019 E11 - 4 © éduSCOL

Groupe principal

Description

Baccalaurérat Professionnel

Maintenance Nautique

E.1 : ÉPREUVE SCIENTIFIQUE et TECHNIQUE

Unié Certificative U11 : Analyse d'un système technique

Durée : 3h - Coefficient : 2

Moteur hors-bord Evinrude E-TEC.G2

Mise en situation :

Un client vend son bateau de plaisance dans le but d’acheter un modèle plus récent.
Il souhaite garder son moteur hors-bord Evinrude E-TEC.G2 modèle E250LHAFA (G2 74° V6, 3,4L).
Pendant le transfert de son moteur, vous remarquez la déformation d’une plaque anti projection située à proximité de l’embase. Il y a donc eu un choc important.

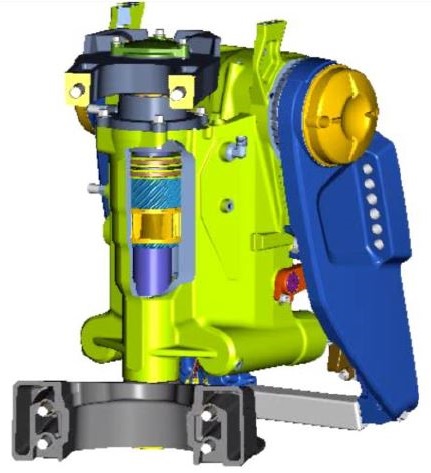

Après accord du client, vous allez procéder au changement de la plaque anti projection puis vérifier le pivot de la direction hydraulique qui a dû également souffrir au moment de l’impact.

Travail demandé :

Étude 1 : Manutention du moteur hors-bord pour le fixer sur la nouvelle coque.

Étude 2 : Fixation du moteur sur la nouvelle coque.

Étude 3 : Changement de la plaque anti-projection abîmée.

Étude 4 : Vérification de l’étanchéité du pivot de la direction hydraulique suite au constat de choc sur la plaque anti-projection.
