Épreuve E1 - Bac Pro PM Décolletage - juin 2017

publié le 12 Sep 2017 par Jean-Christophe DUCHATEAU

E1 Bac Pro PM Décolletage juin 2017 Image 1

E1 Bac Pro PM Décolletage juin 2017 Image 2

E1 Bac Pro PM Décolletage juin 2017 Image 3

Groupe principal

Description

PRÉSENTATION

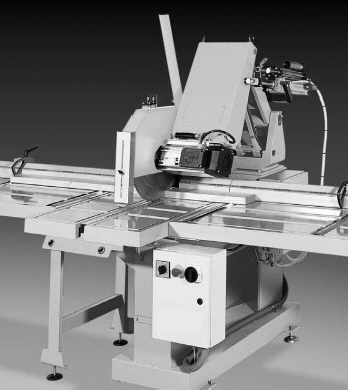

Les scies pendulaires sont des machines utilisées dans les ateliers de menuisier. Elles sont principalement utilisées pour débiter les planches brutes provenant des scieries avant le délignage et le dégauchissage.

L’étude porte uniquement sur la partie supérieure de la machine qui permet le va-et-vient de la lame de scie.

Une entreprise souhaite élargir sa gamme de scie pendulaire. Cette étude a pour objectif de définir le vérin actionnant le mécanisme de va-et-vient de la lame de scie, notamment la course de sa tige, le diamètre de son piston ainsi que le diamètre de l’axe permettant de lier la tige au bras.

DESCRIPTION DU SUJET

On propose au candidat, après consultation du dossier ressources, d'analyser et de décoder les documents techniques. Le sujet comporte 5 parties.

1ère partie : Analyse fonctionnelle de la partie supérieure de la scie pendulaire.
2ème partie : Étude cinématique.
3ème partie : Étude statique.
4ème partie : Résistance des matériaux.
5ème partie : Gestion de production.
