Épreuve d'admissibilité - Concours Général des Métiers - TCI - Session 2024

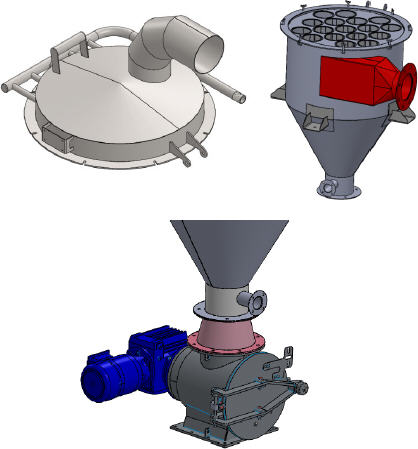

Mise en situation

Étude du sous-ensemble couvercle équipé

Problématique : Pour effectuer le nettoyage ainsi que la maintenance des filtres dans le corps, il est nécessaire de faire pivoter le couvercle afin d’accéder à la partie intérieure dans laquelle sont logés les filtres. Cette manoeuvre étant réalisée par un opérateur, on demande de vérifier que l’effort de levage ne dépasse pas 100 N.

Étude du nouveau conduit d’entrée d’air

Problématique : Vous devez préparer la fabrication de 50 ensembles FILTRES À MANCHE pour une entreprise. Son système d’aspiration ne possède pas de tuyauterie d’entrée d’air standardisée.

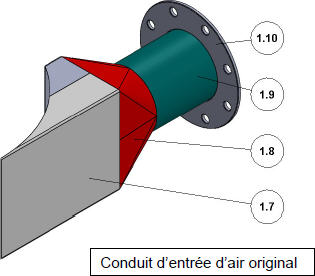

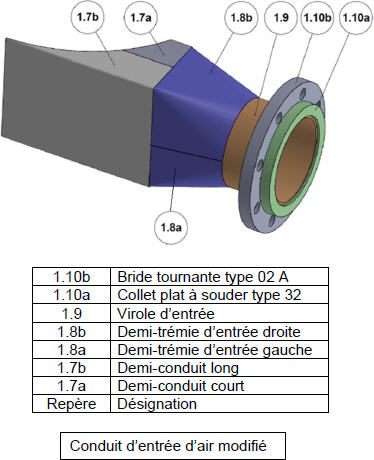

Vous êtes en charge de l’adaptation de l’entrée d’air des filtres à manches suite au changement de diamètre de la tuyauterie. Le choix de brides tournantes a été décidé pour palier au problème d’orientation. Cette adaptation concernera uniquement les éléments Rep. 1.8, 1.9 et 1.10, les piquages rectangulaires Rep. 1.7 resteront en place. Voici ci-dessous les repères qui seront utilisés pour la trémie d’air modifiée :

Étude de l’adaptation de la vanne de sortie

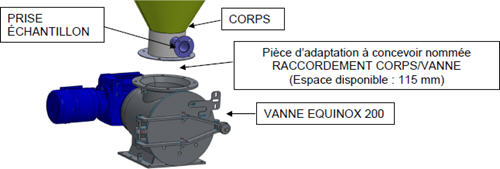

Problématique : La vanne écluse montée à l’origine se montre difficile à manipuler, il a donc été décidé de remplacer celle-ci par un système motorisé (modèle EQUINOX 200).

Vous êtes en charge de cette modification par une pièce d’adaptation nommée « RACCORDEMENT CORPS / VANNE » permettant le montage de la nouvelle vanne.

Travail demandé

Le sujet est composé de 3 études

• PARTIE A : Étude du sous-ensemble couvercle équipé
• PARTIE B : Étude du nouveau conduit d’entrée d’air
• PARTIE C : Étude de l’adaptation de la vanne de sortie
