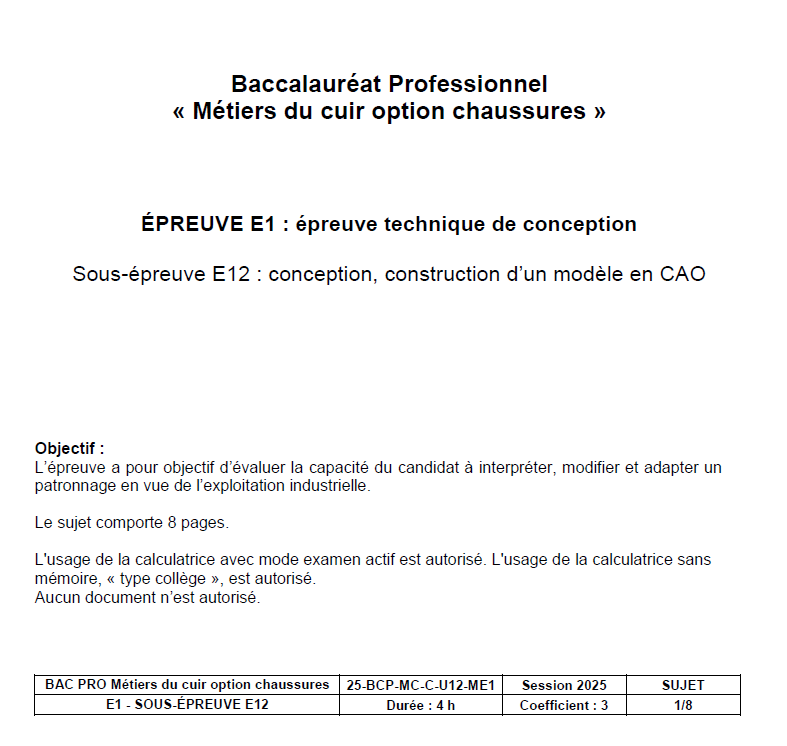

E12 - Bac Pro MMC - Chaussure – 2025

Clous, œillets et rivets envahissent les accessoires de mode. Réminiscence rock, allusion punk, l’option « détail de métal » affiche son caractère bien établi. Ainsi s’est développée dans la chaussure comme dans le prêt-à-porter, la rencontre entre l’univers Punk Rock et l’univers chic et élégant de la femme citadine active.

L‘étude portera sur le modèle de base type escarpin « NINA » à partir duquel il sera demandé, en lui apportant quelques modifications, de créer un nouveau modèle « NORMA ».

Ce nouveau modèle s’inspirera de la tendance « PUNK ROCK le détail CHIC ».

À partir du fichier « NINA.cdb » et du logiciel RCS 2D 10.0.23 :

1- Ouvrir le fichier « NINA.cdb » dans le support de stockage fourni.

2- Enregistrer le dossier en le renommant « NORMA suivi du numéro de candidat.cdb ».

3- Descendre la ligne de décolleté de 6 mm de chaque côté dans sa partie arrondie.

4- Ajouter un bout droit rapporté d’une hauteur de 57 mm à partir de la carre de forme (bout de forme).

5- Ajouter sur le bout, une rangée de rivets (Ø 6 mm) à 6 mm du bord (rivet central sur l’axe milieu). Les rivets se positionneront à 6 mm de la carre de forme de manière à ne pas gêner lors des opérations de cardage et de montage.

6- Ajouter une talonnette droite d’une largeur totale de 28 mm se terminant par un

passant pour le passage de la bride cheville.

7- Ajouter sur la talonnette, une rangée de rivets Ø 6 mm, à 6 mm du bord de chaque côté de la talonnette. Les rivets se positionneront à 6 mm de la carre de forme de manière à ne pas gêner lors des opérations de cardage et de montage, et à 8 mm de la ligne décolleté afin de faciliter le passage pour la piqûre de mise sur doublure.

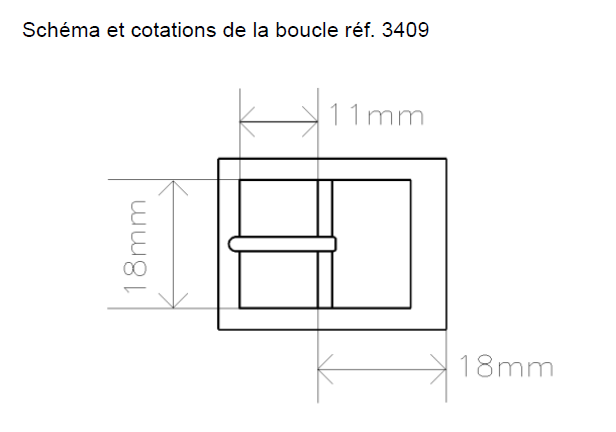

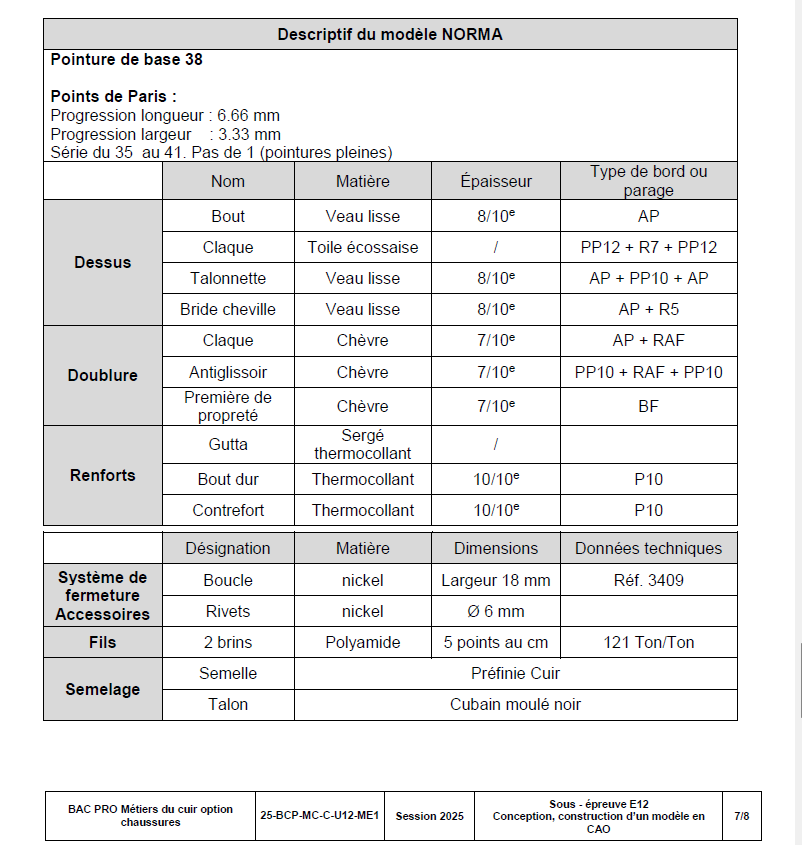

8- Ajouter une bride cheville adaptée pour une boucle de largeur interne de 18 mm (voir schéma et cotations de la boucle document ressource n°3 page 8/8).

9- Ajouter les surplus matières nécessaires à la fabrication pour l’utilisation de la toile écossaise pour la claque.

10- Réaliser une gutta pour la claque afin de la renforcer.

11- Adapter la ligne du bout dur au modèle afin d’éviter les surépaisseurs.

12- Ajouter tous les repères : traceurs, pointés nécessaires à la fabrication.

13- Extraire les gabarits de coupe pour toutes les pièces du dessus de la doublure et des renforts.

14- Identifier tous les gabarits.

15- Réaliser la graduation du modèle en taille de base 38 et sauvegarder sous le nom : « NORMA 38 suivi du numéro de candidat.cdb ».

16- Réaliser la graduation du modèle du 36 au 41 point de Paris (document ressource n°2 page 7/8) et sauvegarder sous le nom : « NORMA Série suivi du numéro de candidat.cdb ».

17- Réaliser le fichier dxf pour le modèle NORMA 38 uniquement.

18- Réaliser le fichier découpe pour le modèle NORMA 38.

19- Découper les gabarits pour l’ensemble des pièces du modèle NORMA à l’aide d’un découpeur à commande numérique.

20- Enregistrer le dossier sur clé USB.

La ressource comporte :

• Le sujet au format pdf.
