Agrégation interne SII - 2017 - Option SII et ingénierie mécanique - Étude d'un système, d'un procédé ou d'une organisation

Agrégation concours interne

Section : Sciences Industrielles de l’Ingénieur
Épreuve d'admissibilité
Option sciences industrielles de l'ingénieur et ingénierie mécanique

Support : Arbre récupérateur de polyane

Contexte et situation industriels

Trelleborg Tuyaux Industriels, dont le siège est à Clermont-Ferrand, emploie 700 collaborateurs. Cette société se positionne en leader européen du tuyau industriel basse et moyenne pression à base de polymères.

Trelleborg Tuyaux Industriels propose une très large gamme de produits répondant aux différents segments d’applications. Trelleborg Tuyaux Industriels fait partie intégrante de partie intégrante de la division Trelleborg Engineer System.

Ces tuyaux, pour les transferts de fluides (air comprimé, gaz, liquides, vapeur, hydraulique, ...) sont principalement fabriqués à base de caoutchoucs. Le tube est au contact du produit véhiculé, et doit donc répondre à certaines exigences en termes de perméabilité, résistance au fluide, résistance aux hautes et basses températures, résistance à l'abrasion, propriétés électriques, alimentarité, ...

Le tube est fabriqué à partir d'un mélange propre à chaque tuyau selon deux procédés de fabrication :

• fabrication sans tringle, diamètres de 4 à 28 mm ;
• fabrication sur tringle, diamètres de 10 à 1200 mm, longueur max. de 40 m.

Pour les diamètres importants l’utilisation d’une tringle permet de garantir la tenue des formes avant et pendant la cuisson. Les tringles sont ensuite extraites.

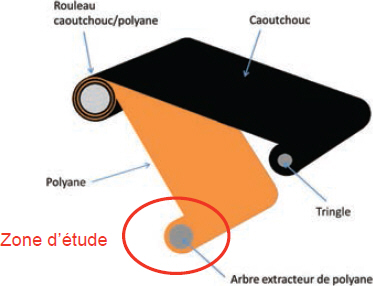

Pour ce type de fabrication, le caoutchouc est conditionné en rouleau. Les différentes couches de caoutchouc sont séparées par un film de polyane. Lors de l’élaboration des tuyaux de caoutchouc, le film polyane doit être séparé du caoutchouc avant que ce dernier soit enroulé sur une tringle. Le polyane est alors enroulé sur un cylindre de révolution : l’arbre extracteur de polyane.

Étude proposée :

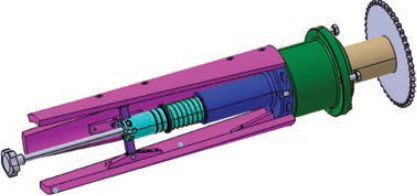

L’étude porte sur l’amélioration du fonctionnement de l’arbre extracteur de polyane.

Le sujet comporte 3 parties distinctes :

- Partie 1 : analyse de la solution actuelle ;
- Partie 2 : conception de la solution à cames ;
- Partie 3 : industrialisation du corps de guidage.

Les questions dans chaque partie peuvent être traitées de façon indépendante.
