MMT Virtuelle

Contenu de la ressource

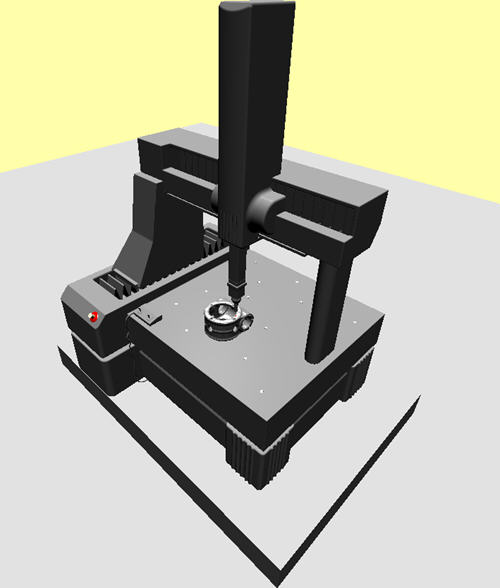

La « Machine à Mesurer Tridimensionnelle » (MMT) Virtuelle est un outil web en ligne permettant de se familiariser avec quelques concepts de base de la métrologie.

Elle peut être utilisée pour des démonstrations qualitatives dans diverses formations (BUT GMP, BTS CPRP, CPGE PTSI/PT, ...)

L’objectif est de :

• Comprendre d’où proviennent les « nuages de points » évoqués lorsqu’on remplit une grille GPS ;

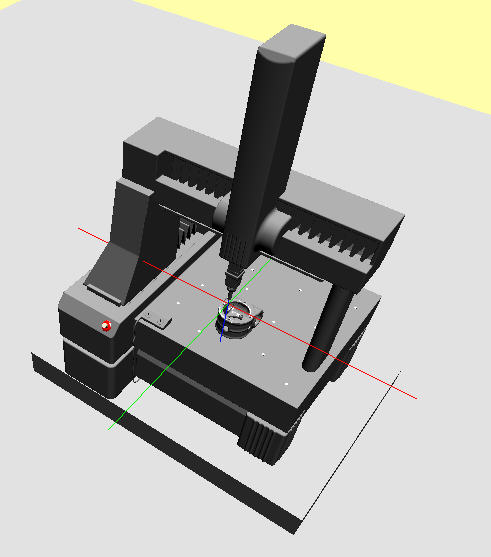

• Illustrer, en 3D, les principes de construction des éléments virtuels (références spécifiées, avec contraintes, zones de tolérance, etc.).

Cette application permet de :

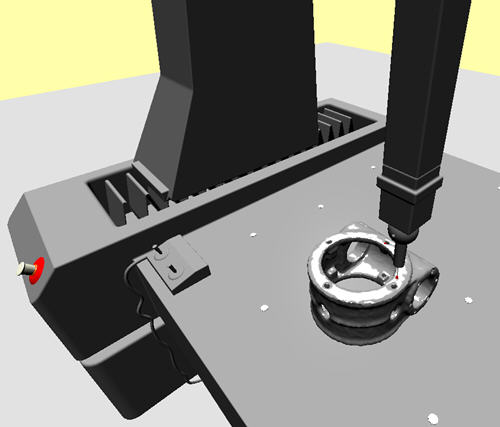

• Créer des nuages de points en palpant des pièces mécaniques exagérément déformées (souvent issus de systèmes de TP). Il est possible d’utiliser un casque de réalité virtuelle pour manipuler le palpeur (testé seulement sur Occulus 2) ;
• Exporter ces nuages de points en une liste de coordonnées (par exemple pour les traiter extérieurement avec Python). Cela peut être un simple « copier-coller » ou bien un envoi par mail ;
• Créer des éléments virtuels (tel que des plans ou cylindres des moindres carrés) en ajoutant d’éventuelles contraintes (par exemple,  « tous les points d’un même coté » pour être extérieur-matière , perpendicularité, …) ;
• Procéder à des mesures (distance entre un plan et le plus éloigné des points, distance à un axe, vérifier si tous les points sont contenus dans un cylindre, …).

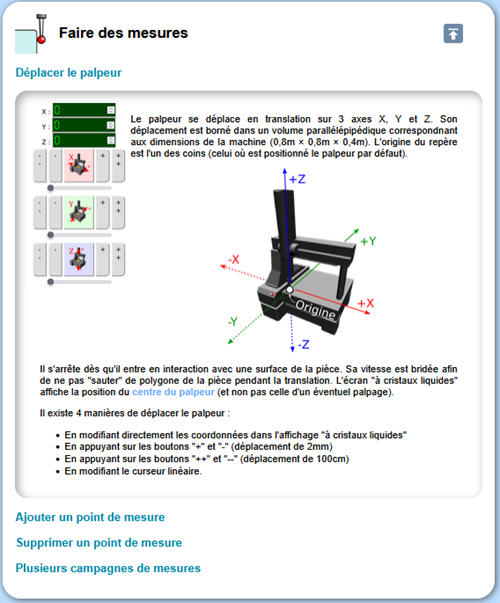

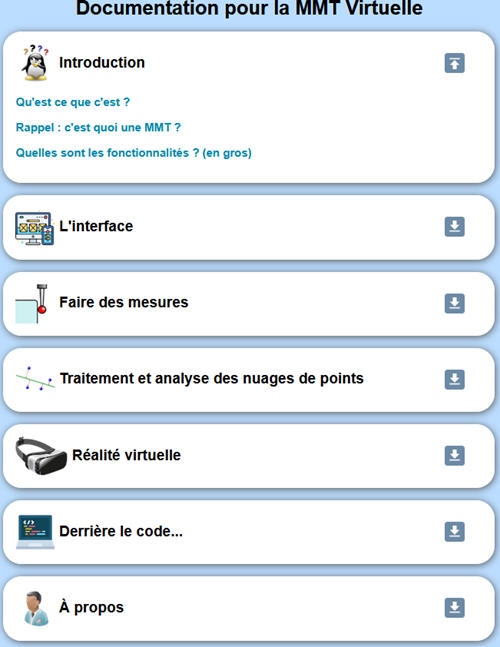

Une aide en ligne est proposée. Quelques exemples sont donnés en vidéo.

Nota :

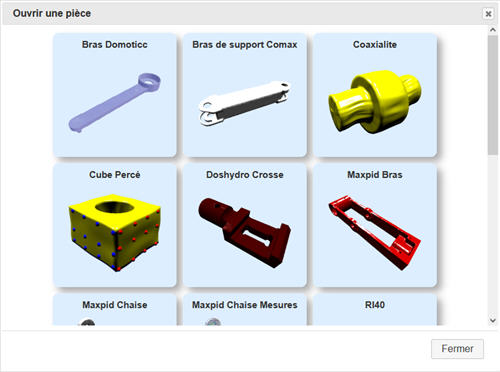

• Il n’est pas possible d’insérer ses propres modèles de pièces dans la machine. Seul, l’auteur peut le faire et est à contacter pour l’ajout de nouveaux exemples.
• Par ailleurs, la MMT virtuelle est une application en ligne en constante amélioration. L'auteur peut être contacté en cas de bugs ou d’améliorations.
