Épreuve E11 – Bac Pro Réparation des carrosseries – Session 2015

publié le 21 Sep 2015 par Benoît GOULET

Groupe principal

Description

Baccalaurérat Professionnel

Réparation des carrosseries

E1 : Épreuve scientifique et technique

Sous-épreuve E11 : Analyse d'un système technique

Durée : 3h Coefficient : 2

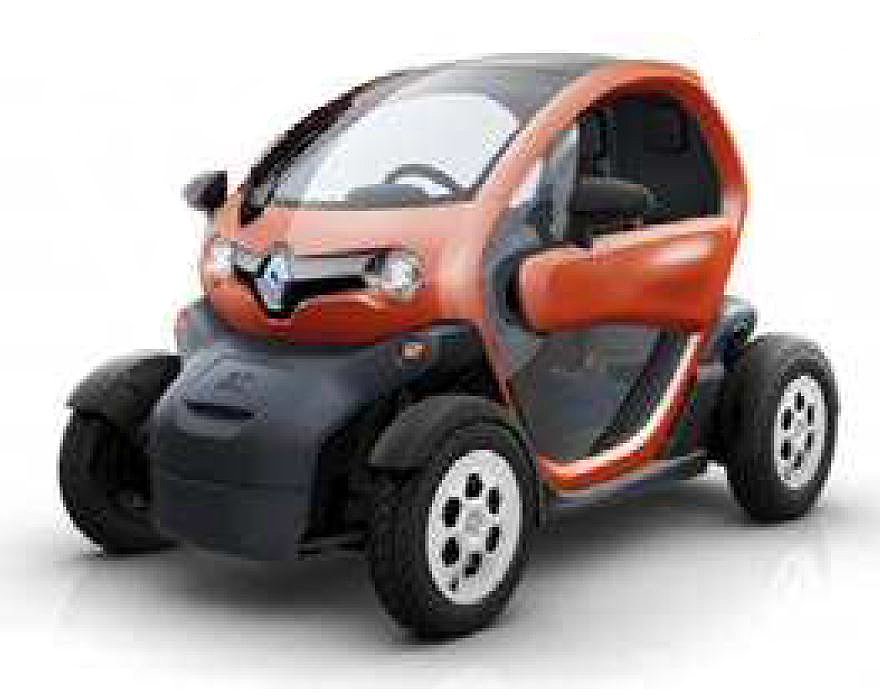

Système d’ouverture de la portière en élytre Renault TWIZY

Mise en situation :

Monsieur Durand, client de votre garage vient vous voir suite au mauvais fonctionnement de la portière gauche de sa Renault TWIZY. (Celle-ci ne remonte plus toute seule). Après contrôle, vous constatez un défaut au niveau du système d’ouverture assisté de la portière en élytre, et le vérin d’assistance semble ne plus remplir son rôle. Une fois les caches de la portière démontés, vous constatez que le vérin d’assistance est hors service et qu’il est nécessaire de le changer. Après avoir consulté les notices techniques mises à votre disposition, la référence de cette pièce ne correspond pas à la préconisation constructeur.

De plus, l’axe d’articulation de la portière semble être cassé. C’est pourquoi on vous demande d’étudier le système d’ouverture de la portière et conduire une analyse technique afin de choisir le vérin d’assistance nécessaire au bon fonctionnement de la portière TWIZY, pour le retour d’expérience auprès du constructeur.

Travail demandé :
