BREVET DE TECHNICIEN SUPERIEUR ELECTROTECHNIQUE SESSION 2014

EPREUVE E.4.2. Etude d’un système technique industriel

Conception et Industrialisation    Durée 4 heures – Coefficient 3

--------------

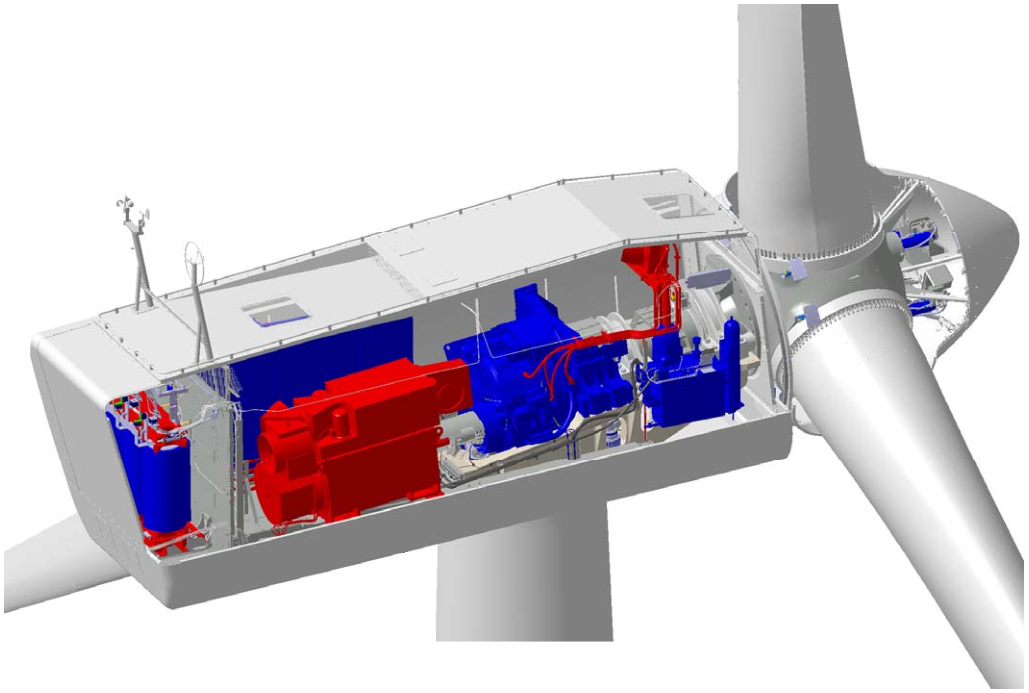

Implantation et exploitation d’un parc éolien

Problématique

Le parc éolien du site de Rampont est en exploitation depuis maintenant trois ans. Pendant sa phase de conception, l’enjeu principal était d’optimiser l’implantation des éoliennes de manière à assurer un retour sur investissement le plus rapide possible. L’exploitant du site rencontre cependant des difficultés suite à des défauts sur des matériels qui conduisent à l’arrêt de la production électrique d‘une ou de plusieurs éoliennes. Les deux principaux défauts relevés concernent des pannes du relais de surveillance de la cellule haute tension de protection du transformateur HTA/BT et des déclenchements du disjoncteur général basse tension (BT) de chaque éolienne. Afin de réduire les périodes d’indisponibilité de chaque éolienne du parc, l’exploitant a confié une étude à un bureau d’ingénierie électrique. Ce dernier a diagnostiqué deux problèmes : les appareils de protection dont le disjoncteur général BT sont soumis à des températures élevées ; des surtensions sont à l’origine des pannes du relais de surveillance de la cellule haute tension.

Questionnement

• Partie 1 : Analyse du problème en lien avec le disjoncteur

• Partie 2 : Choix et installation de parafoudres sur le réseau BT d’une éolienne

• Partie 3 : Rédaction de la fiche de consignation/déconsignation des cellules HTA du filtre passif

• Partie 4 : Estimation des bénéfices consécutifs au choix de l’exploitant du site
