Mise en situation

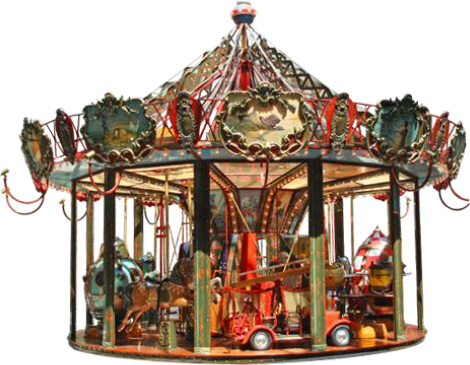

Le support technique représente le système de levage d’un sujet type  « fusée » sur un carrousel de la série Jules Verne de la société « Concept 1900 ».

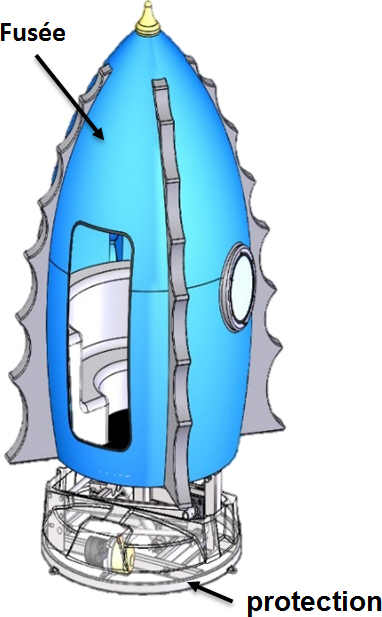

L’élévateur a pour but d’élever le sujet (ici la fusée bleue) à la demande de l’utilisateur par pression d’un bouton actionneur.

Pour cela, un vérin hydraulique devra être choisi et implanté sur ce dernier.

Problématique

Vous êtes concepteur au sein du bureau d’études de l’entreprise Concept 1900. La conception de cet élévateur de sujet de carrousel (ici la fusée) est sur le point de se terminer et il ne reste plus qu’à choisir le type de vérin et concevoir son implantation.

Après une première partie d’analyse, vous choisirez le vérin, vous modéliserez la solution d’implantation sur modeleur 3D et produirez les documents techniques souhaités.

Travail demandé

Le sujet est composé de 4 parties.

PARTIE 1 – ANALYSER le mécanisme
PARTIE 2 – CHOISIR une solution constructive
PARTIE 3 – IMPLANTER le vérin
PARTIE 4 – PRODUIRE des documents connexes
