A compter de la session 2012, le règlement d’examen du Brevet de Technicien Supérieur Étude et Réalisation d’Outillages de Mise en Forme des Matériaux comprend, pour les candidats de la formation initiale, voie scolaire et voie de l’apprentissage, une épreuve (E42 « définition des formes d’un outillage ») évaluée en contrôle en cours de formation.
La ressource proposée comprend le sujet 0 de cette épreuve

PRÉSENTATION

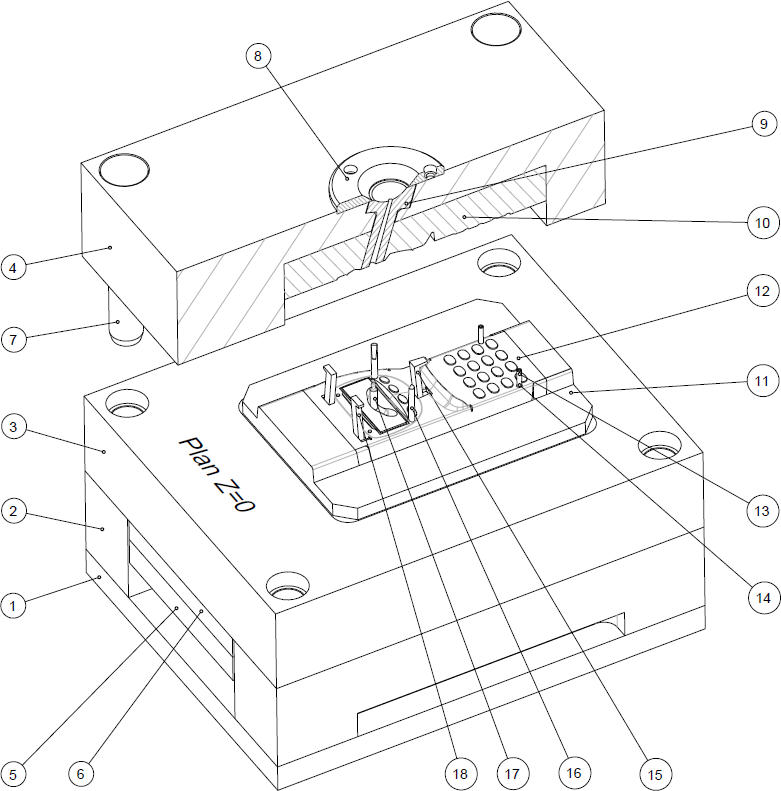

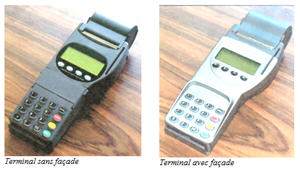

L'objectif de cette étude est la modélisation partielle d'un outillage d'injection plastique permettant la réalisation de la façade d'un terminal pour carte bancaire.

DESCRIPTION DU CONTENU

Le sujet comporte 4 parties :

• Partie 1 : Concevoir/adapter les formes de la pièce au procédé d'injection
• Partie 2 : Concevoir les formes moulantes
• Partie 3 : Alimenter l'empreinte, éjecter le produit fini
• Partie 4 : Produire un document pour le contrôle en métrologie

Il permet de valider les compétences suivantes :

• Compétence 1-1 : Lire et exploiter des dessins, des documents techniques et économiques
• Compétence 2-1 : Rechercher des solutions techniques relatives à la construction des outillages
• Compétence 2-2 : Concevoir tout ou partie d'un outillage
• Compétence 2-4 : Produire des documents techniques
