Mise en situation

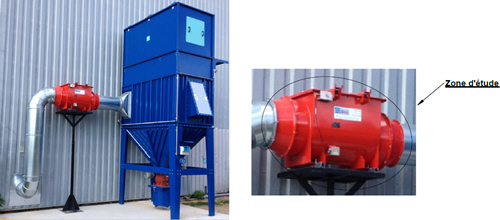

L'appareil support de l'étude est un clapet anti retour qui est monté sur une centrale d'aspiration située dans une pièce attenante à l'atelier de menuiserie.

Il a été monté par l'installateur du système d'aspiration afin de prévenir tout risque d'incendie, d'explosion ou de propagation d’une explosion et les retours de poussières à l’arrêt de l’installation dues aux poussières de bois.

L'ensemble est une "centrale d'aspiration" qui comporte un clapet anti retour

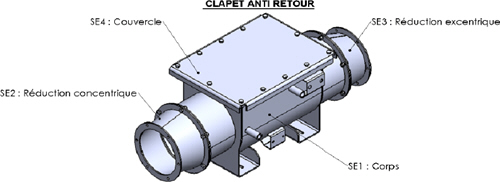

Le dispositif est décomposé en quatre parties :

• La première partie est le sous-ensemble SE1 : un corps avec une portion cylindrique.
• La seconde partie est le sous-ensemble SE2 : la réduction concentrique.
• La troisième partie est le sous-ensemble SE3 : la réduction excentrique.
• La quatrième partie est le sous-ensemble SE4 : un couvercle que l’on peut ouvrir ou fermer pour effectuer la maintenance du corps

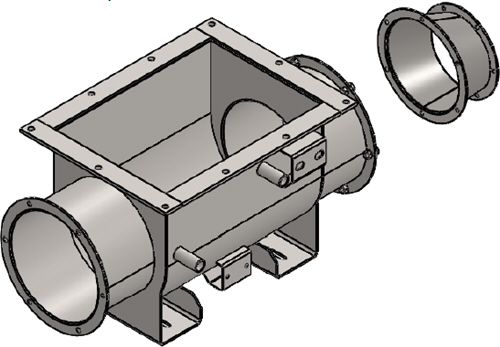

L'étude portera sur les sous-ensembles SE1 et SE3

Travail demandé

• Réaliser les éléments constituant l’ensemble.
• Réaliser le montage et les assemblages prévus, conformément au dossier technique.
• Respecter les règles d’hygiène et de sécurité.
