BTS Conception et Réalisation de Systèmes Automatiques

Épreuve E5 : Conception détaillée

Sous-épreuve E51 : Conception détaillée d’une chaîne fonctionnelle Session 2017
Durée : 4 h Coefficient : 3

Empileur de plateau de matelas

Contexte de l’étude

La société COPIREL est un fabricant français de matelas depuis 70 ans.

Un matelas est constitué d’une âme formant la structure interne faite de mousse ou de ressorts qui assure le soutien. Cette âme est habillée de plateaux constitués de différentes couches de garnissage en tissus, ouate et mousses assurant le confort. La nature des différentes couches permet d’obtenir une face été ou une face hiver. Ces couches qui sont l’aspect visible du matelas, peuvent atteindre 50 mm d’épaisseur et sont piquées entre elles selon des motifs variés.

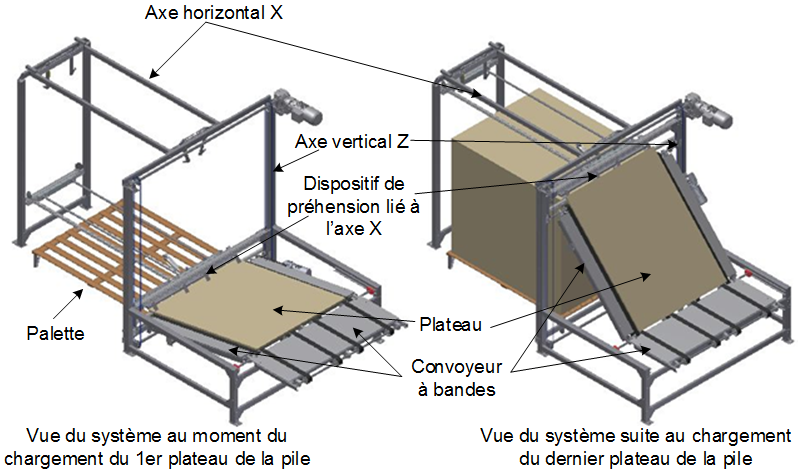

Actuellement en sortie de piqueuse, après un contrôle visuel, les plateaux sont empilés manuellement sur une palette par un seul opérateur. Une analyse des risques de ce poste a fait apparaître le besoin de prévenir des risques de TMS (troubles musculo-squelettiques) et des risques dus à l’instabilité de la pile du fait des dimensions du plateau manipulé, de la hauteur de la pile et de la cadence de production.

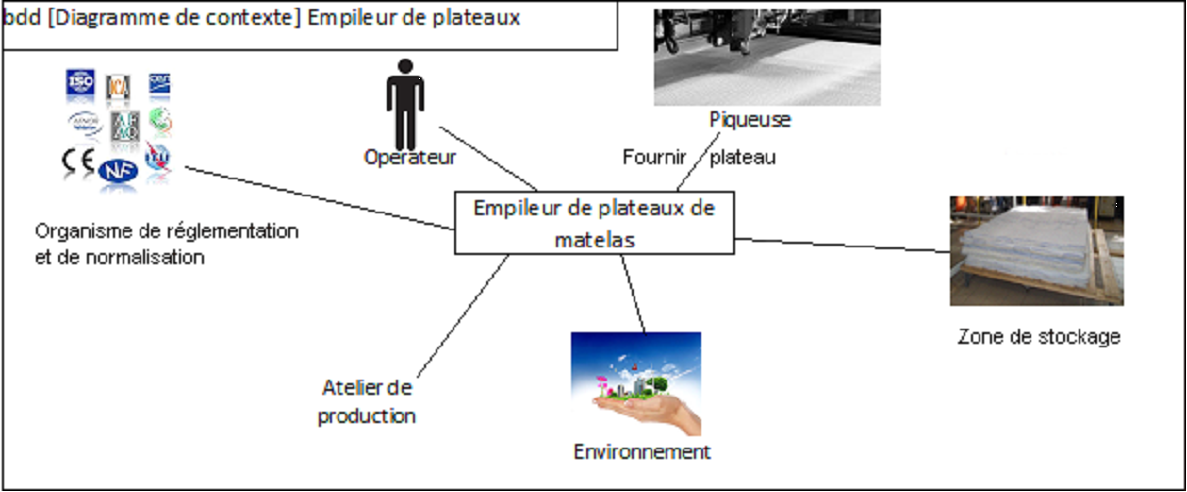

• Partie 1 : Choix d’un détecteur de l'axe vertical Z
• Partie 2 : Dimensionnement de l'ensemble de l’axe Z
• Partie 3 : Sécurité

Le système numérique du support est disponible pour inventor. [4]
