INFOBUS : système embarqué Information voyageurs

publié le 25 Mar 2014 par Fabien JONQUIERE [1]

[2]

[3]

[4]

Groupe principal

Description

Cette ressource présente le système numérique INFO BUS

Présentation

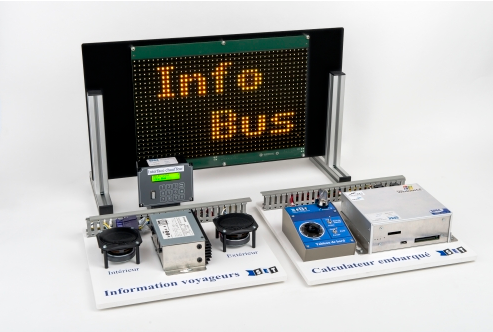

Le système Info Bus permet la mise en œuvre des différents périphériques nécessaires à l'information des voyageurs d'un bus.

Le système se compose d'un PC embarqué sous Windows CE (appelé calculateur), d'un équipement audio et d'une girouette à LED avec sa console de gestion conducteur paramétrable.
Le calculateur gère l'information de géolocalisation, la communication ainsi que la gestion des messages sonores et visuels. Le programme de gestion de ligne implanté dans le calculateur est configuré à l'aide d'un logiciel PC dédié.
La girouette à LED est commandée par une console de gestion à destination du chauffeur. Les affichages de la girouette sont préalablement créés à partir d'un logiciel PC dédié puis transférés dans le pupitre de commande.

Activités pédagogiques associées

Etude les contraintes liées à l'électronique embarquée
Etude des différentes liaisons mises en œuvre
Réalisation de tout ou une partie d'une interface web de supervision

Technologies abordées

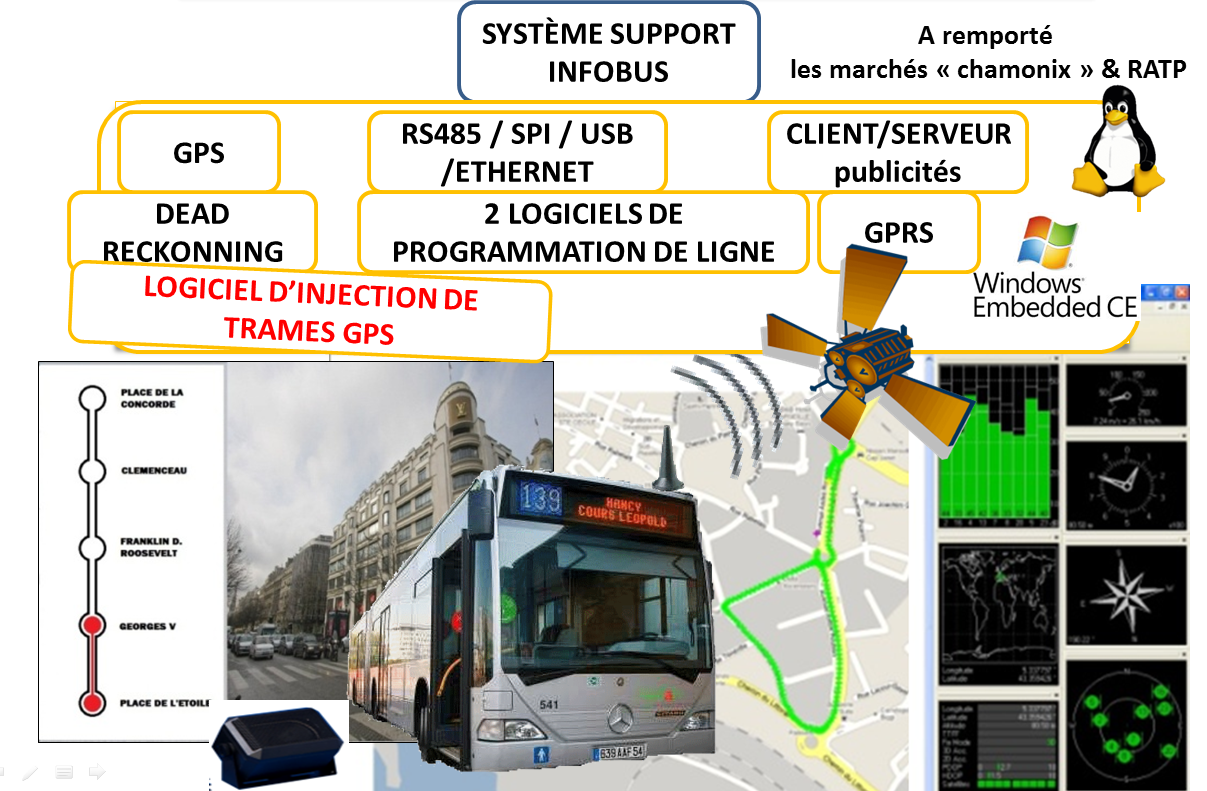

RS485, SPI, USB, Ethernet, GPS, GPRS, Client Serveur

Fonctions techniques

Fonctions techniques [5]
- Information [6]
  - Communiquer l'information [7]
    - Web server [8]
  - Traiter l'information [9]
    - Systèmes d'exploitation [10]
      - Systèmes embarqués [11]
        Architecture matérielle [12]
        Architecture ogicielle [13]
  - Transporter l'information [14]
    - Réseaux [15]
      - Ethernet [16]
      - Bus de terrain [17]
        RS 485 [18]
        SPI [19]

Caractéristiques

Caractéristiques techniques:

Calculateur :
PC embarqué Windows CE avec GPS et GPRS intégrés.
Boitier de commande "tableau de bord" intégrant des entrées sorties simulant le déplacement (sens et vitesse)

Un équipement audio :
Amplificateur,
2 hauts parleurs : Intérieur et Extérieur.
Une girouette extérieure composée :
Une matrice 24 × 40 LED monochrome (Jaunes),
Cartes de gestion d'affichage (µLinux),

Fichiers et liens

Présentation générale [20]

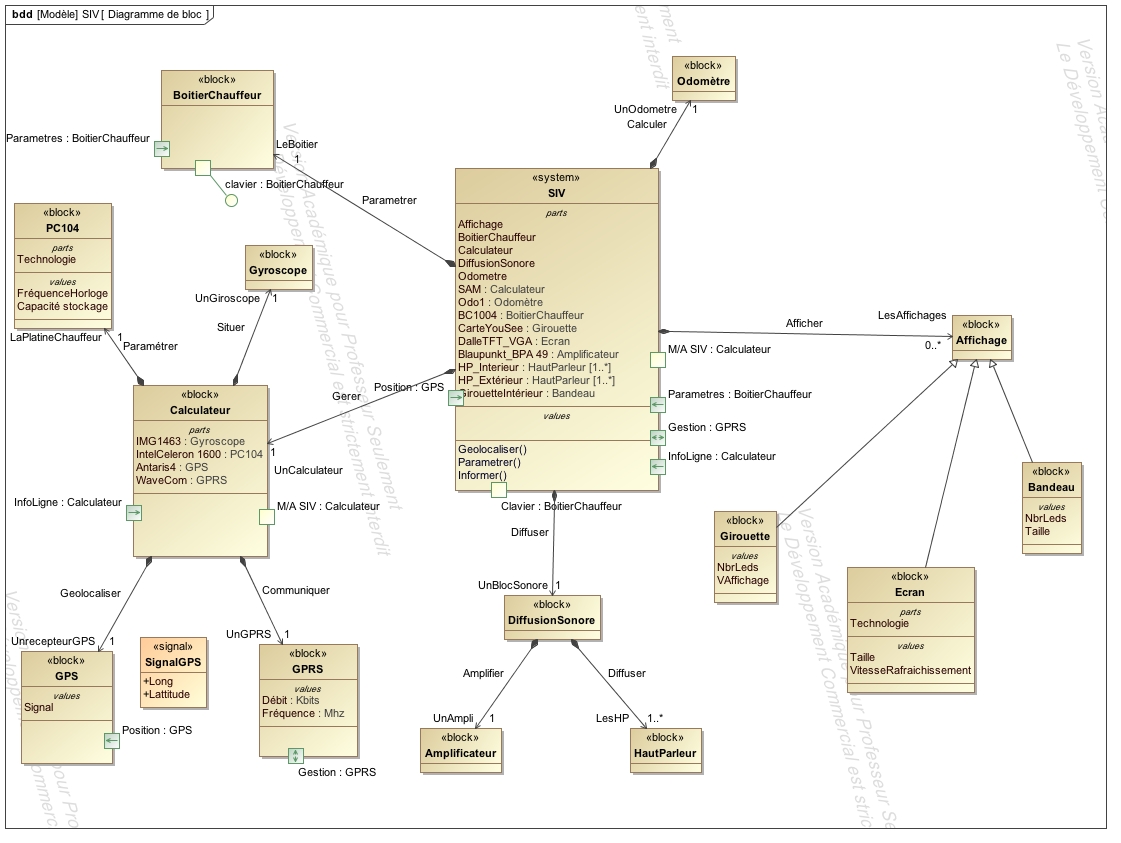

Présentation SysML [21]

Vue d'ensemble des ressources [22]
