Groupe principal

Description
Sujet de l'épreuve pratique :

Le responsable d’un magasin d’optique souhaite faire évoluer l’agencement de son établissement pour faire face à l’affluence toujours plus importante d’une clientèle, en particulier le samedi. Il décide de dédier un espace d’accueil clients pour réaliser des interventions de réglages sur les montures de lunette.

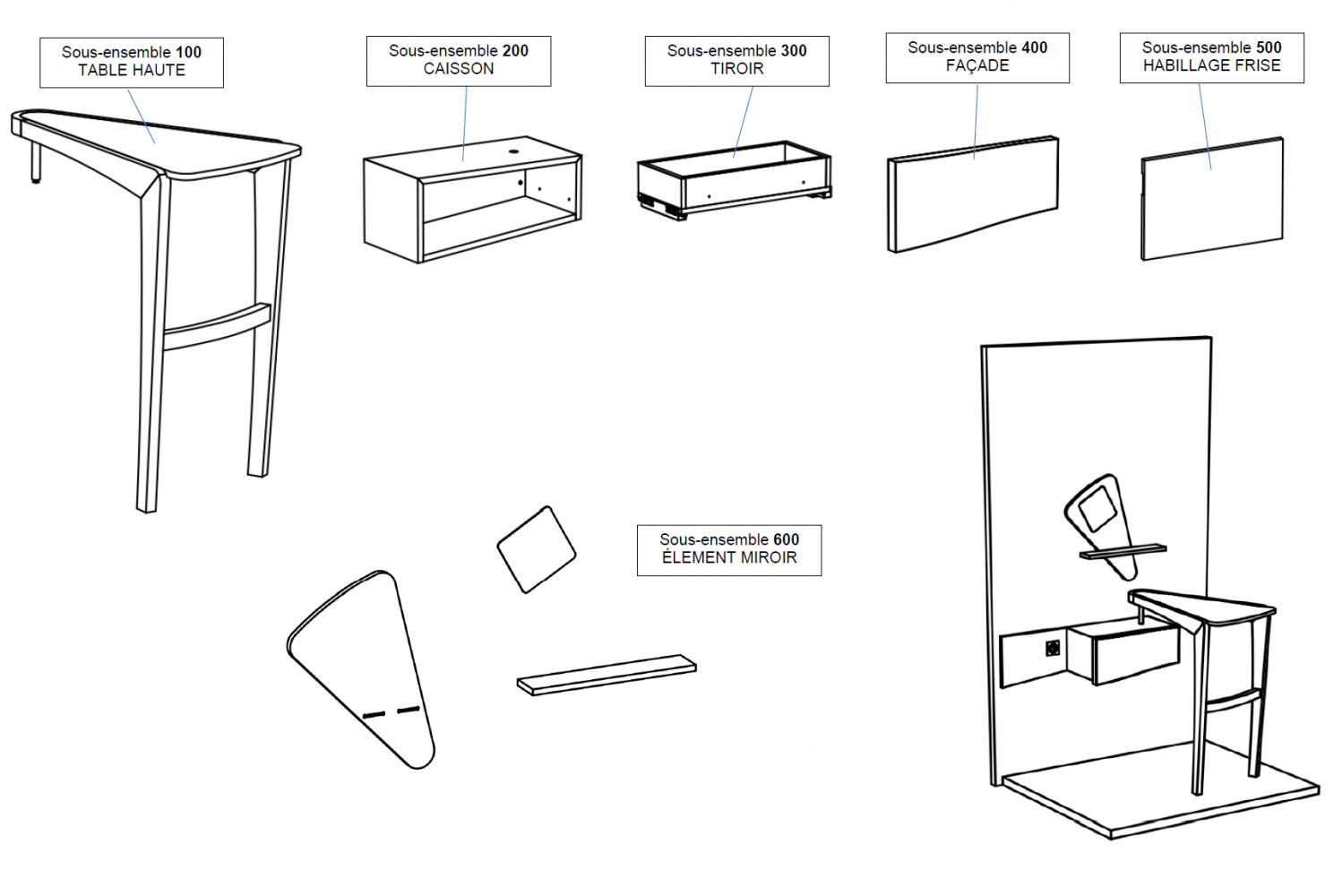

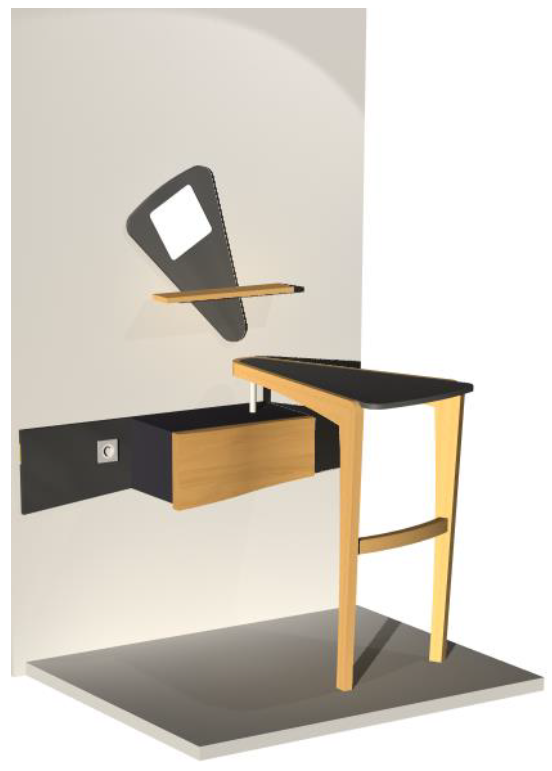

Pour répondre à ce besoin, l’entreprise « mag’agencement » propose un espace composé d’une table haute pivotante, d’un caisson avec tiroir à intégrer dans une frise existante fixée sur le mur et d’un panneau mural avec miroir.
Le maître d’oeuvre fournit le dossier technique du projet comprenant les plans et les programmes pour la commande numérique.
Pour la fabrication du caisson, les liaisons et les assemblages des côtés, dessus et dessous restent à définir.
L’agencement doit respecter les critères suivants :
- respecter les dimensions du caisson, largeur, hauteur côté gauche, hauteur côté droit, et profondeur ;
- usiner la rainure arrière du caisson avec respect des dimensions d’usinage ;
- positionner la façade de tiroir en applique avec un recouvrement sur le caisson ;
- réaliser le tiroir conformément aux plans avec respect des dimensions et de la position dans le caisson ;
- installer la quincaillerie selon les fiches techniques et les plans donnés ;

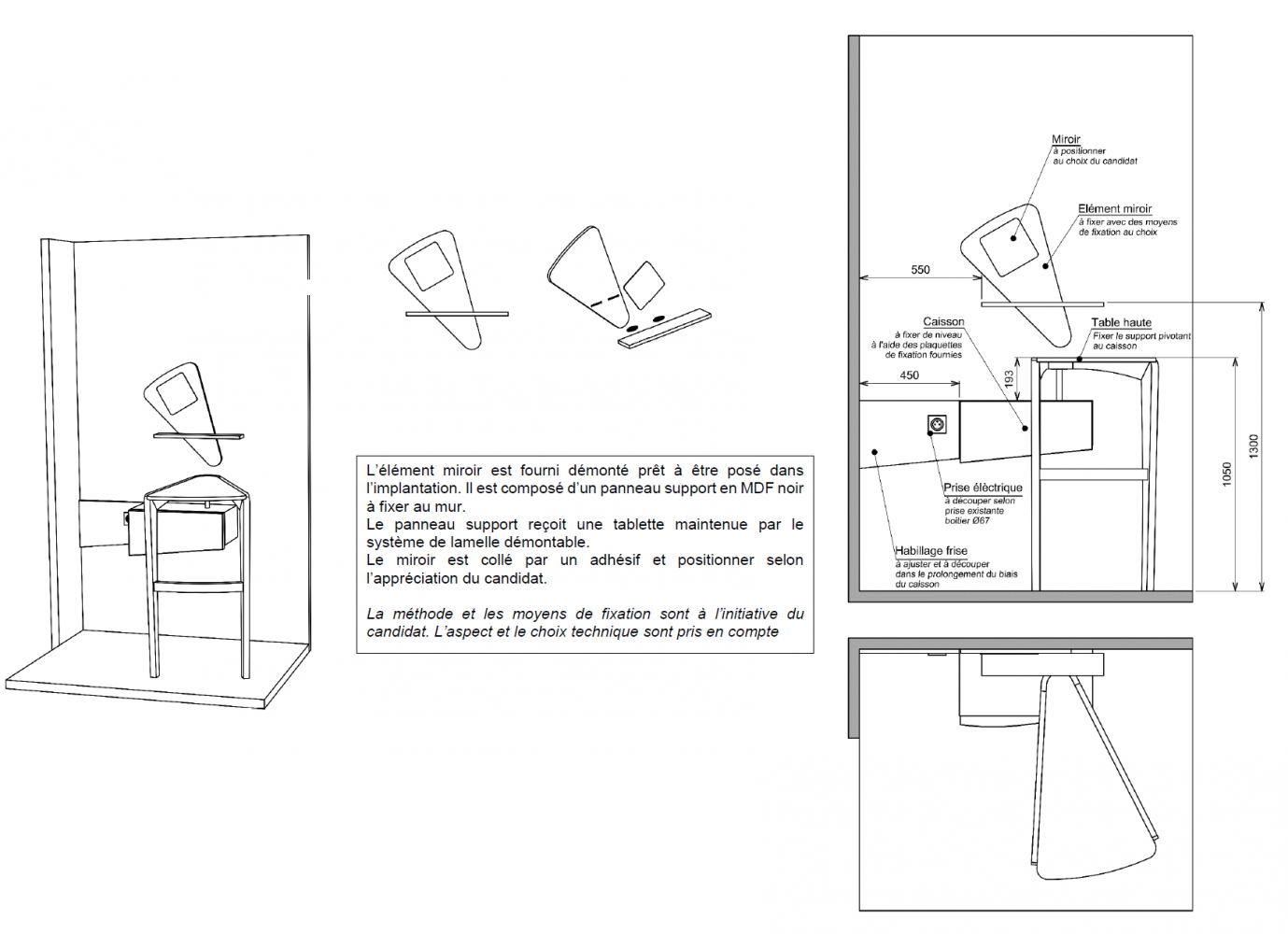

- respecter la position du panneau miroir avec étagère.
Une frise complémentaire à celle existante est à réaliser et à installer dans le prolongement du caisson.
Compétences évaluées
  • Référentiels par compétences [6]
    • Bac Pro [7]
      • Bac Pro Technicien menuisier agenceur (TMA) [8]
        • C2 - TRAITER DÉCIDER PRÉPARER [9]
          • C2.1 - Choisir, adapter et justifier des solutions techniques [10]
        • C3 - FABRIQUER [11]
          • C3.2 - Préparer les matériaux, quincailleries et accessoires [12]
          • C3.4 - Conduire les opérations d’usinage : machines conventionnelles, P.N., C.N. [13]
          • C3.5 - Conduire les opérations de mise en forme et de placage [14]
          • C3.6 - Conduire les opérations de montage et de finition [15]
        • C4 - METTRE EN ŒUVRE SUR CHANTIER [16]
          • C4.4 - Préparer, adapter, ajuster les ouvrages [17]
          • C4.5 - Conduire les opérations de pose sur chantier [18]
          • C4.6 - Installer les équipements techniques, les accessoires [19]
          • C4.7 - Assurer les opérations de finition périphériques à l’ouvrage [20]
Fichiers et liens
Icône PDF CGM TMA 2023 - Dossier sujet épreuve pratique [21]
Liens:
Article : Concours Général des Métiers TMA 2023 [22]
CGM TMA 2023 - épreuve théorique [23]
