Mise en situation

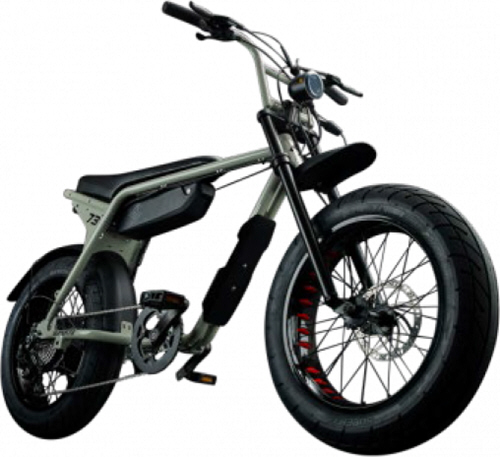

La communauté de communes du littoral souhaite, afin d’être plus réactif sur les plages, s’équiper de vélos électriques, adaptés aux conditions locales, permettant les premiers secours.

Votre bureau d’étude est sollicité pour répondre à cette demande et faire des propositions sur les adaptations du vélo SUPER ZX 73.


_____________

Partie 1

Données

- Une plaque « premiers secours » découpée au laser.
- Un gyrophare.
- Une mallette « premiers secours ».
- À disposition, la bouée de sauvetage imprimée en 3D et peinte.
- Le modèle 3D de la bouée de sauvetage.
- Le modèle 3D de l’assemblage avec la plaque premier secours et le cadre du super 73 ZX.
- Les logos des partenaires.
- Le modèle 3D de la mallette premiers secours.

Travail demandé

  • Rétro-concevoir le gyrophare en 2 parties (base et globe sous forme de coque).
  • Concevoir les pièces qui permettront de fixer la plaque, le gyrophare et la bouée sur le cadre du vélo.

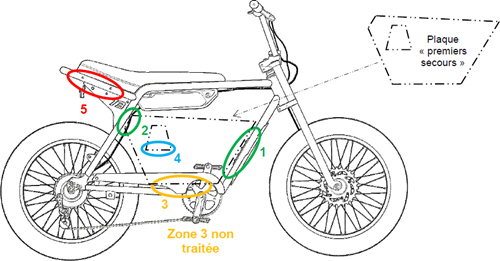

Les pièces de fixation de la plaque sur le cadre (zones 1 et 2) : Les fixations devront s’adapter aux perçages sur la plaque. Ils devront être constitués en 2 parties afin de la fixer par pincement pour la zone 1 et à votre initiative pour la zone 2.
La fixation du gyrophare sur la plaque (zone 4) : Les fixations de support de gyrophare devront s’adapter aux perçages sur la plaque.
La fixation de la bouée sur le cadre arrière (zone 5) : La fixation de la bouée sur le cadre dans la zone 5 doit permettre une prise en main et un rangement facile et rapide.





_____________

Partie 2

Données

- Les modèles 3D précédemment conçus dans la partie 1.
- Une plaque « premiers secours » découpée au laser.
- Les pièces imprimées en 3D (zones 1, 2, 3, 4 et 5)
- À disposition, la bouée de sauvetage imprimée en 3D et peinte.
- Un gyrophare
- La visserie (nylon et métal) et l’outillage manuel.

Travail demandé

  • Monter la plaque « premiers secours » sur le super 73 ZX à l’aide des pièces conçues et imprimées et présenter au jury le montage.
  • Réaliser 4 vues éclatées qui permettront la compréhension du montage des différents éléments.
