BTS Conception et Réalisation de Systèmes Automatiques

ÉPREUVE E4 Conception détaillée d’une chaîne fonctionnelle Session 2019

Durée : 4 h 30 - Coefficient : 3

Unité de convoyage et de conditionnement

Contexte de l’étude

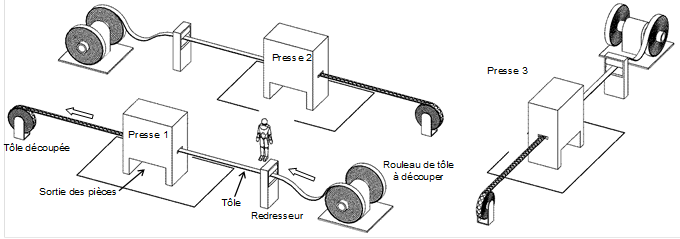

L’étude concerne une ligne de production équipée de trois systèmes identiques de découpe. Seule la presse 1 est étudiée.

Télécharger le modèle numérique (SolidWorks [4])

Enjeux

L’entreprise souhaite améliorer sa production en augmentant la disponibilité de l’opérateur pour effectuer le contrôle qualité, limiter la pénibilité et prévenir les troubles musculo-squelettiques.

Description de la ligne actuelle de convoyage

L’étude porte sur l’unité de convoyage et de conditionnement des pièces dans les bacs.

Les pièces en sortie de presse sont convoyées vers le poste de conditionnement où elles seront stockées en vrac dans trois bacs de couleurs différentes.

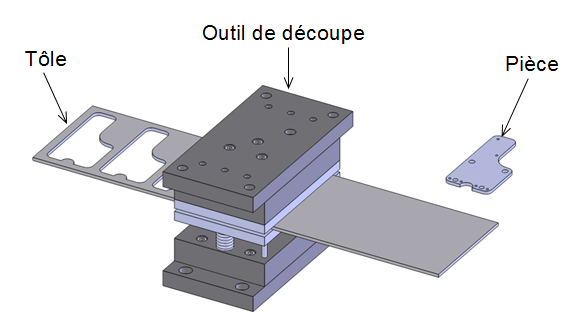

L’outil permet de découper trois pièces simultanément. Pour assurer le suivi qualité, il est impératif d’évacuer dans un bac dédié chacune de ces trois pièces sans risquer de les mélanger.

• Partie 1 : Convoyeur intermédiaire
• Partie 2 : Convoyeurs de relevage
• Partie 3 : Transfert des bacs au poste de remplissage : choix de la motorisation
• Partie 4 : Choix de la commande du motoréducteur
• Partie 5 : Étude du blocage des bacs
