Support d'étude : Chariot berceau de maintenance aéronautique

La société DEDIENNE AEROSPACE, créé en 1947 à Toulouse, est spécialisée dans la fabrication d'outillages de maintenance aéronautique.

La société DEDIENNE AEROSPACE travaille en relation avec les plus grands avionneurs (AIRBUS, BOEING, SNECMA, McDonnell-Douglas, SUKHOI...). Elle se positionne parmi les premiers fabricants mondiaux d'outillage de précision pour la maintenance, le transport, le support de moteurs, le levage….

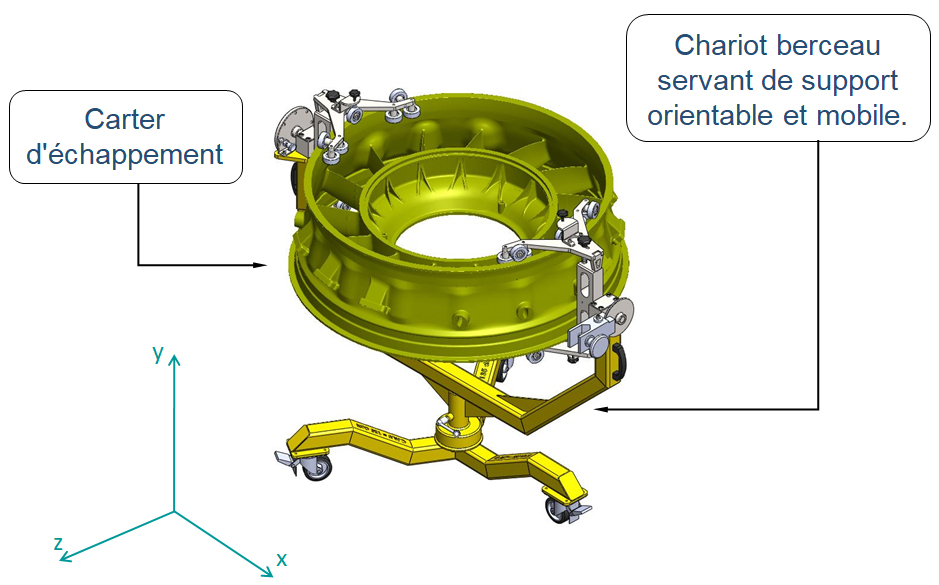

Le bureau d'étude a dû se pencher sur la définition d'un chariot permettant d'assurer l'inspection et la remise en conformité éventuelle d'un carter d'échappement de réacteur d'avions longs et moyens courrier.

Afin de faciliter les déplacements, le chariot est monté sur trois roulettes pouvant être freinées pour travaux en poste. Il est aussi muni d'un axe permettant la rotation de la partie supérieur seule ainsi que de poignées de transport :

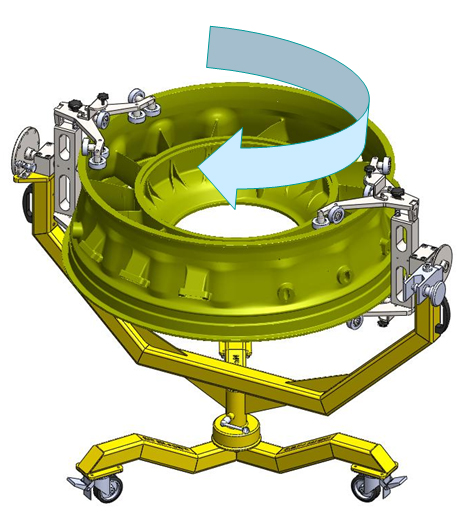

Le carter est disposé sur des galets assurant son guidage en rotation (autour de l'axe y sur la diapositive précédente) ainsi que sa mise et son maintien en position par blocage de certains d'entre eux :

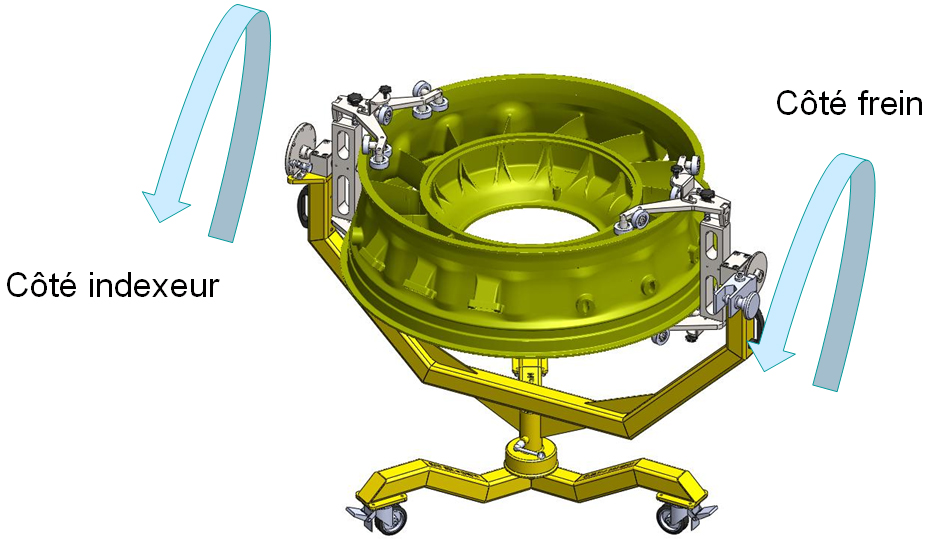

Le basculement autour de l'axe x est possible. Il est réglé par un indexeur d'un côté et immobilisé par un frein à disque de l'autre :

Problématique :

Vous êtes chargé de créer les documents destinés au montage et à l’utilisation de cet outillage aéronautique :

• par la réalisation des documents destinés à l'atelier de montage (éclatés des différentes zones du mécanisme).
• par la finalisation d’une notice technique destinée au service maintenance de l’avionneur.

Savoir technologique associé sur lesquelles porte l'épreuve :

• S 3 : Représentation d'un produit technique
