PRÉSENTATION

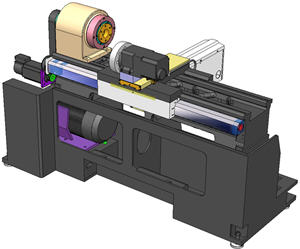

La société CAZENEUVE qui est intégrée au groupe CATO implanté à PONT-EVEQUE dans l’ISÈRE, fabrique des machines-outils et principalement des tours. Récemment celle-ci a mis sur le marché, une nouvelle gamme de tours à commandes numériques nommée «série OPTIMAX».

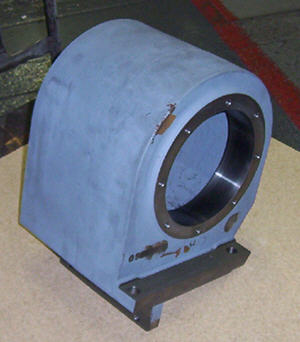

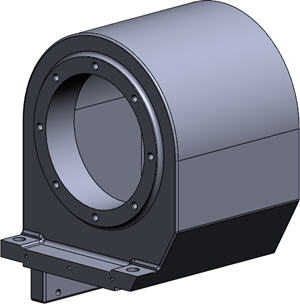

La pièce corps de poupée de la broche montée sur le tour est le support technique étudié dans ce sujet.

CARACTÉRISTIQUES DU PRODUIT

• Corps de poupée
• Nombre de pièces coulées: 500 par an renouvelable
• Matière:EN-JL 1040 ( EN-GJL-250 )
• Surépaisseur d’usinage:5 mm
• Dépouille générale : conforme à la norme NF EN 12890
• Procédé d’obtention : Moulage mécanique (basse pression)
• Sable silico-argileux
• Noyautage par soufflage, sable synthétique prise à froid

CONTENU DU SUJET

Le sujet proposé au candidat comprend 4 parties

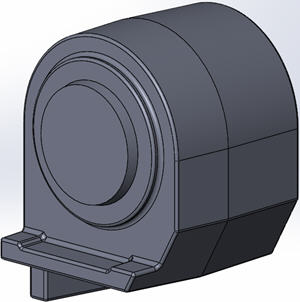

• Produire la maquette volumique de la pièce brute sans dépouille,
• Représenter toutes les dépouilles sur le brut,
• Produire la maquette volumique du noyau avec dépouille, congés et arrondis,
• Vérifier le remmoulage.
