SUPPORT DE L'ÉPREUVE

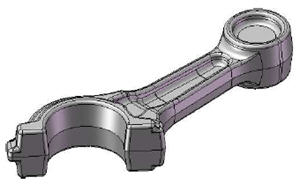

L’atelier d’estampage doit produire une bielle de moteur diesel pour véhicule poids lourd. Pour cela, l’atelier est équipé des matériels suivants :

• cisaille pour débit des lopins
• chauffeuse à induction
• laminoir manuel à retour
• presse mécanique d’estampage
• presse mécanique à ébavurer

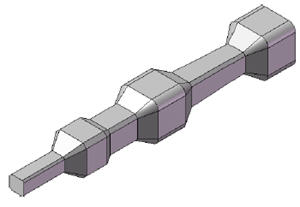

La préparation du lopin avant estampage comporte une répartition longitudinale des sections en quatre opérations de laminage.

L’étude porte plus particulièrement sur l’outillage relatif au laminoir manuel à retour et à la presse mécanique d’estampage.

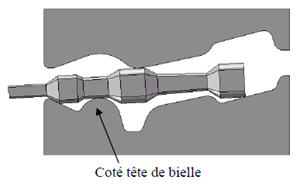

• Définition du segment inférieur concernant la quatrième passe de laminage
• Définition de l’ensemble matrice inférieure concernant l’opération d’estampage finition
