MISE EN SITUATION

1- L'entreprise

CLESSE INDUSTRIES conçoit, produit et commercialise dans le monde entier des équipements de détente, de robinetterie et de sécurité notamment pour les gaz combustibles.

CLESSE INDUSTRIES c’est :

• Une gamme de produits comprend principalement des détendeurs de gaz, des valves, des raccords et des accessoires de sécurité, destinés à être installés sur des réseaux, des citernes, des réservoirs ou des canalisations.
• Le leader sur le marché français de la robinetterie et de la détente depuis plus de 50 ans.
• Une gamme complète de produits et de solutions pour s’adapter à chaque utilisation et répondre aux besoins de ses clients au niveau mondial.
• 5 usines et bureaux en France, Italie, Angleterre, Brésil et Chine.
• Plus de 150 employés.

Les produits de Clesse Industries disposent de nombreux agréments, labels de conformité et certifications.

2- Produit développé pour la société LA LITTORALE

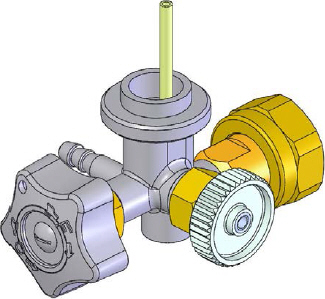

CLESSE INDUSTRIES a développé un doseur volumétrique de SO2 (anhydride sulfureux) pour la société LA LITTORALE.

Cette société est experte en conseils et produits oenologiques. Elle accompagne les principaux acteurs de la filière vinicole.

Ce doseur volumétrique est utilisé par les viticulteurs pour traiter leurs vins en cours d’élaboration. Il est monté sur une bouteille de gaz SO2 liquéfié pour sulfiter en toute sécurité les moûts et les vins. Cette opération consiste à apporter au moût ou au vin une quantité d’anhydride sulfureux (SO2) pour permettre une bonne vinification et favoriser une meilleure conservation.

L’anhydride sulfureux agit en antiseptique et antioxydant, c’est un produit chimique dont l’utilisation est règlementée.

MISE EN SITUATION DU DOSEUR VOLUMÉTRIQUE

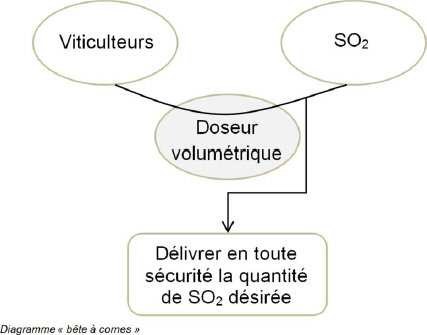

1- Analyse du besoin

La société LA LITTORALE a contacté CLESSE INDUSTRIES pour concevoir un doseur volumétrique de SO2 afin de répondre à un besoin de ses clients.

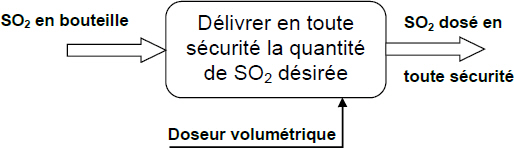

2- Fonction globale du système

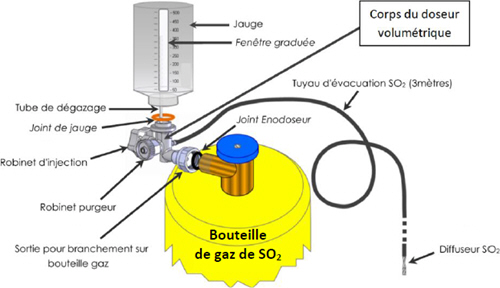

Le doseur volumétrique est vissé sur la bouteille de gaz liquéfié, l’utilisateur peut sulfiter son vin sans être en contact avec le SO2.

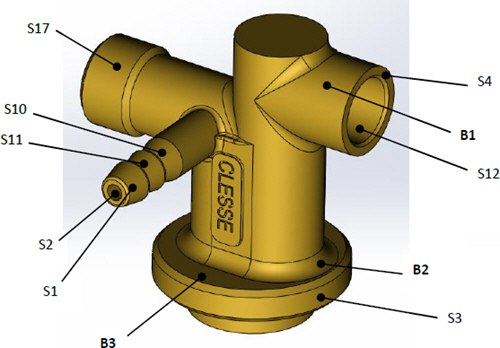

Parmi les pièces composant ce doseur volumétrique, le corps fait l’objet d’une attention particulière quant à sa réalisation. Cette pièce sert de support à la présente étude.

Problématique

Dans le cadre d’une étude d’optimisation et de la réduction des coûts, la société CLESSE-INDUSTRIE de Clermont-Ferrand demande à son bureau des Méthodes d’analyser tous les processus d’usinages des pièces produites sur le site. Le bureau des méthodes décide d’étudier les phases 10 et 20 du processus de fabrication du corps du doseur volumétrique. Le but de cette étude est de gagner du temps sur les changements d’outils par la standardisation.

De plus, nous profiterons de cette évolution pour apporter une réponse à un problème d’étanchéité défectueuse au niveau du robinet d’injection. Enfin, un complément d’étude sera réalisé en Résistance Des Matériaux.

TRAVAIL DEMANDÉ

Vous devez conduire l’étude en tenant compte de l’expertise réalisée. Celle-ci se présente en trois parties :

• Partie A : Analyse fonctionnelle, technologique et morphologique du corps de doseur volumétrique. Durée conseillée 1 h 00
• Partie B : Étude de l’industrialisation. Durée conseillée 3 h 15
• Partie C : Contrôle et mesure, vérification de Résistance Des Matériaux. Durée conseillée 1 h 15
